Крупный калибр пехоты. Совместная статья PIPL и BobberRu

Просто история: (много букв и картинок + видео)

По мере того, как уменьшался калибр ручного огнестрельного военного оружия, изменялись и представления о крупно- и малокалиберном оружии. Винтовки Бердан-1 и Бердан-2 калибра 10,67 мм считались малокалиберными, так как предыдущая модель — винтовка Крнка — имела калибр 15,24 мм. В конце XIX в. трехлинейная винтовка С.И. Мосина калибра 7,62 мм официально именовалась «малокалиберной», так как ее калибр был намного меньше, чем калибр винтовок Бердана. Отсюда видна условность понятий о величине калибров в нарезном оружии.

В целом, оружие с калибром превышающим наиболее массовый калибр для стрелкового оружия стоящего на вооружении пехотных (мотострелковых) подразделений может быть отнесено к крупнокалиберному. Для современных армий "крупнокалиберный" это системы вооружения более 7,62 мм.



Часть 1. От аркебузы к мушкету (Рождение мушкета)

Среди первых образцов огнестрельного оружия можно назвать аркебузу. Ее появление датируется 1379 годом, место создания – Германия. Зарядка ее осуществлялась с дульной части. В качестве снарядов вначале использовались небольшие стрелы, затем пулями, на первых этапах каменными, потом свинцовыми. Замок аркебузы был фитильным. Это оружие было небольшим, его вес приближался к 3-м килограммам. Диаметр ствола, то есть, калибр, не превышал 17-и миллиметров.

Основательный урон противнику аркебуза не наносила. Больший эффект давал ее грохот. Причиной была низкая начальная скорость пули, менее 300 метров в секунду, благодаря чему железные доспехи рыцаря она могла пробить максимум с 35-и метров.



Аркебуза начала 16 в



Мушкет с кремниевым затвором



Такой слабый эффект был причиной слишком короткого ствола, максимум 40 калибров, что было причиной и несовершенства технологии, и порохом, который представлял собой в то время подобие мякоти, осложняя зарядку. Он просто прилипал к стволу, и его всякий раз приходилось проталкивать шомполом.

Более совершенным оружием стал мушкет. Как уже было сказано, пули аркебузы пробивали рыцарские доспехи лишь с близкого расстояния. Усиление защиты, ее совершенствование, снижало и эту эффективность. К примеру, кольчуга или панцирь, напоминавший чешую, простое утолщение доспеха в передней его части сводили эффективность легких пуль аркебузы почти на нет. Так, более толстую броню пули не пробивали, а при попадании в эластичную кольчугу или «чешую» они лишь оставляли синяки на теле солдат.

Мушкет изобрели в Испании. Его ствол достигал в длину 140 сантиметров. Удлинение стало возможным и лучшей технологии, и созданию зернистого пороха. По утверждению некоторых исторических документов первый мушкет быт сделан испанским оружейным мастером Моккето из города Велетры.

Удлиненный ствол, увеличенный калибр, до 23-х миллиметров, облегченное, за счет нового пороха, более качественного, поскольку он горел гораздо равномернее, существенно увеличили дальность стрельбы, усилили поражающий эффект пуль, превратив мушкет в грозное оружие, способное основательно повилять на ход сражения. Правда, попасть в цель из мушкета было также не просто, но при залповом огне эффективность его возрастала.

Можно сказать, что в битве при Павии в 1525 году испанцы смогли одержать победу над почти втрое большей по численности армией французов именно за счет массового применения мушкетов.

С тех пор мушкет начал свое победное шествие по Европе. Со временем его фитильный замок сменился на кремневый, в спуске вместо рычага появился курок и спусковой крючок, приводимый в действие пружиной, при изготовлении стволов стали использовать мягкий металл, что обезопасило стрелков от разрыва ствола при случайной передозировке пороха или слишком тугом пыже.



Часть 2. Мушкеты

В Испании пехоту вооружили мушкетами в XVI веке, когда испанский король вел войны и с Нидерландами, и с Англией, и с Францией. Мушкет имел калибр 22 мм, пуля весила 12 золотников (около 50 г), а вес самого ружья доходил до 8 кг.

На Руси особое войско, вооруженное огнестрельным оружием, появляется тоже в середине XVI столетия.

"...В лето 7058 (1550) учинил у себя Царь и Великий князь Иван Васильевич выборных стрельцов с пищалей 3000 человек и велел им жить в Воробьевской слободе, а головы у них учинил детей боярских; в первой статье Гришу Желобова, а у него пищальников 500 человек, да с ним головы, у 100 человек сын боярский, а в другой статье дьяк Ржевский, а у него пищальников 500 человек, а у всяких у 100 человек сын боярский; а в третьей статье Иван Семенов сын Черемисинов, а у него 500 человек, а у 100 человек сын боярский..." и т. д. "Да и жалования стрельцам велел давати по четыре рубля на год",

Кроме четырех рублей, стрельцы снабжались порохом, пищалями и одеждой.

Какое оружие имели стрельцы Ивана Грозного, точно сказать очень трудно, а вот о вооружении стрельцов Алексея Михайловича (Тишайшего) можно судить по уставу 1647 года "Учение и хитрость ратного строя", по всей вероятности работе переводной. Совершенно очевидно, что этому уставу следовали. И "Учение...", и музейные экспонаты, относящиеся к данному времени, говорят о том, что оружием стрельцов середины XVII столетия являлись мушкеты калибром около 20 мм. Мушкетеры западных стран стреляли с сошки – костыля, на который мушкет опирали, а наши стрельцы устанавливали мушкет на бердыш. К плечевой перевязи крепились берендейки – деревянные трубки для ношения пороховых зарядов. Стрельцы носили десять берендеек с зарядами и одиннадцатую – с затравочным порохом для полки.

Мушкетеры Западной Европы, как правило, имели вместо деревянных берендеек кожаные мешочки – пороховницы, получившие жаргонное название "двенадцать апостолов" – по количеству зарядов, однако большое количество искр при выстреле с полки приводило к прожиганию мешочков и взрывам зарядов прямо на груди стрелка. Любопытно узнать составы порохов того времени для мушкетов.

Упоминание о них мы находим у Маркевича.



	Количество селитры	Количество серы	Количество угля
Рецепт 1445 г.	6 частей	2 части	2 части
Рецепт 1550 г, герцога Альфонса Феррарского	10 частей	1 часть	1 часть
Рецепт 1546 г. итальянского баллистика Тартальи	83,4 %	8,3 %	8,3 %
Шведский порох 1577 г	6 частей	1 часть	1 часть



Уже в конце XIV столетия появляется так называемый терочный замок. В губки курка вместо фитиля зажимается кремень. Стрелок отводит назад металлическую пластину с зубчиками, а когда она резко возвращается на место, искры от трения зубчиков о кремень поджигают затравочный порох. То, что этот замок во всех отношениях превосходил фитильный, – бесспорно, но долго он не просуществовал.

В XV столетии родился человек, который сделал много открытий, но его изобретения опередили свою эпоху и посему остались невостребованными. Так, например, трудно представить себе в XV веке вертолет, а вот колесный, или колесцовый, замок пришелся как раз ко времени.



Чертеж-проект колесцового замка изобретенного Леонардо да Винчи (1500-1505)



Действительно, именно великий Леонардо да Винчи (1452–1519) явился создателем одного из первых кремневых замков, который определил развитие огнестрельного оружия в последующие два столетия.

Эта перспективная идея использовалась разными оружейниками. В первую очередь это были мастера Германии. Именно германское ружье с колесцовым замком (Музей армии, Париж), относящееся к 1504 году, считается самым ранним из сохранившихся образцов. Как всегда при появлении передовой модели, колесцовый замок был запрещен. Это произошло в Гейслингене в 1506 году.

До сих пор не установлено имя автора нового вида колесцового замка, получившего на Руси наименование нюрнбергского. По одним сведениям, это был фламандский оружейник Эттор, а по другим – нюрнбержец Вольф Даннер. Все исследователи сходятся на дате – 1504 год, и, если судить по русскому названию, наши предки стояли все–таки за его германское происхождение.

Примерно к этому же времени относится изобретение кремнево–ударного замка. Вероятно, он был изобретен на Востоке и через арабов попал к маврам. У них замок заимствовали испанцы, от которых эта система попала в Центральную Европу под названием испано–мавританского замка. На Востоке его называют арабским.

В Испании первое боевое применение кремнево–ударного замка зафиксировано в 1505 году, во Франции – в 1515–м.

Любопытно отметить тот факт, что Восток не знал колесцового замка, а сразу перешел от фитильного к кремнево–ударному.

В этот период механизм замка еще помещался с наружной стороны замочной планки, и только немецкие оружейники в 1630–х – 1б50–х годах перенесли его на внутреннюю сторону и внесли целый ряд усовершенствований, сделавших систему более надежной. Такой видоизмененный замок в Европе стали именовать немецким, а после усовершенствований, внесенных в него французами, – батарейным.

Как все новое, кремнево–ударный замок был встречен с недоверием. Кавалеристы по–прежнему стреляли из колесцовых ружей, а пехота – из фитильных. Для того чтобы преодолеть сопротивление ретроградов, австрийский фельдмаршал Раймунд Монтекукколи (1609–1680), который был не только крупнейшим военным теоретиком своего времени, но и практиком, в 1666 году создал комбинированный фитильно–кремневый замок.



Замок Раймунда Монтекукколи Комбинированный фитильно-колесный замок. Вид с двух сторон



В Швейцарии кремнево–ударный замок был введен в 1592 году, во Франции – почти через 100 лет, в 1690 году, а в России Петр Великий, создавая в 1700 году регулярную армию, постарался вооружить ее кремнево–ударным оружием.

В России колесцовые ружья сосуществовали с кремнево–ударными почти четверть столетия, и связано это было не столько с отсутствием хорошо налаженного оружейного производства, сколько с широким распространением трофейного оружия. Подобная картина наблюдалась тогда во всем мире. Дороговизна ружей заставляла не складывать трофеи в специально созданные для этого хранилища, как делалось позже, а брать их на вооружение до лучших времен.

Подчас эти лучшие времена наступали нескоро. Известно письмо командира Олонецкого пехотного полка на имя императора Александра I от 1810 года, где корреспондент жалуется, что в его полку на вооружении ружья 1700 года изготовления. Разумеется, этот факт можно расценивать как доказательство отменного качества работы мастеров начала XVIII столетия, хотя в большей степени он говорит о нашей обычной российской безалаберности. Можно представить, сколько инстанций прошел бедный полковой командир, прежде чем решился на беспримерный шаг – писать самому венценосцу. История умалчивает о том, чем дело кончилось, но мы знаем, что в это время русскую армию снабжают огнестрельным оружием и Тула, и Ижевск, и Сестрорецк, и (что, пожалуй, любопытнее всего) – тот самый Олонец, название которого носил упомянутый полк.

Должно отметить, что сам термин "ружье" по отношению к длинноствольному огнестрельному оружию впервые употребил князь Г.А. Потемкин. До этого на Руси словом "ружье" обозначали весь комплекс вооружения бойца: "А ружья у него – сабля, да топор боевой, да лук со стрелы, да нож саадашный". Когда Петр создавал регулярную армию, ружье было введено на вооружение под названием "фузея". Было решено использовать систему с французским батарейным замком, что и обусловило принятие французской терминологии (франц. fusil – ружье). Так первые пехотинцы российской регулярной армии стали называться фузилерами.

Кремнево–ударный замок продержался на вооружении отечественной армии почти 150 лет.



Кремнево-ударные пищали работы мастеров Оружейной палаты. Москва. Середина XVII в.



Немного про великанов.

Разовью тему исчезнувшей цивилизации гигантов-великанов.

Логика ведь проста: если было повышенное давление атмосферы и великаны благоденствовали...

Должны остаться артефакты. Оружие, книги, строения, утварь. И многое другое, нелепо выглядевшее в руках человека современных габаритов.

Оговорюсь сразу. Полагаю, что расы великанов и людей нонешних сосуществовали одновременно.

Ничего не могу сказать об их взаимоотношениях. А равно о причинах сброса атмосферного давления до нонешнего уровня. Может прилетело чего со стороны и бумкнуло. Может продали воздух на сторону. Али спёр кто из паразитов по тихому.

Всё опять начинает сходиться к достославной эпохе Возрождения - Ренессанса.

В прочем, вернёмся к нашим...великанам.

Коллеги - альтернатива уже немало поработали в этом направлении. Не будем изобретать велосипеды. Просто пройдёмся по следам коллег. И великанов.



Сведения из Азии:







Немного поинтереснее:







Якобы Гингальсы и Тайфуры.



Сведения из Европы:

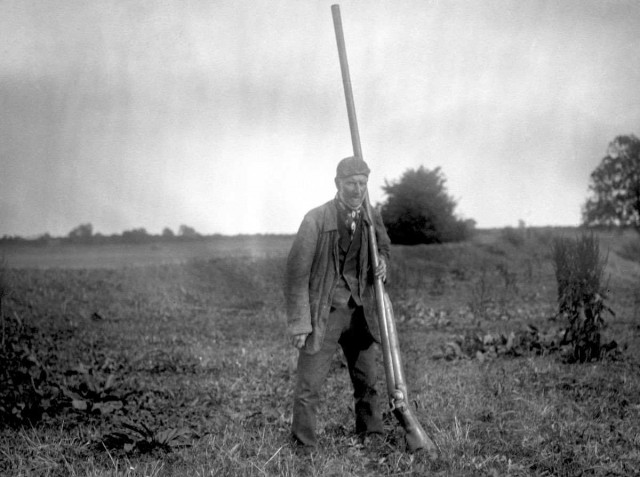

Якобы дробовик "Уточница"



Современность:



Только мамонта не хватает :)



Жалкие отмазки



Часть 3. Крепостные ружья

Что появилось раньше?— ружье или пушка? Можно смело ответить?— крепостное ружье. Во всяком случае, первые известные пиробаллические устройства?— арабские мадфаа ХШ века по внешнему виду, габаритам и баллистическим данным больше подходят к крепостным ружьям, чем, скажем, к пушкам или мушкетам.



Крепостное ружьё и мушкет нарезные_16-17 вв



На Руси крепостные ружья назывались затынными пищалями. Затынные пищали получили широкое распространение. Их изготавливали не только в Москве, но и в Твери, Великом Новгороде, и даже в Кирилло-Белозерском монастыре. К сожалению, затынные пищали XV века до нас не дошли.

Наиболее старая затынная пищаль хранится в Артиллерийском музее в Петербурге. Калибр ее 37 мм, длина ствола 1250 мм, общая длина 1760 мм, вес 40,6 кг. Пищаль была изготовлена в начале XVI века и до 1876 года находилась в Тихвинском монастыре.

Большинство затынных пищалей XV–XVI веков были железные кованые, но изредка встречались и литые медные (бронзовые). Так, в 1864 г. в городище на берегу реки Сухона была найдена пищаль второй половины XVI века с медным стволом калибра 23 мм. Длина ее ствола 1088 мм, вес 20 кг.

С начала XVIII века на Московском пушечном дворе изготавливались крепостные мушкеты с кремневым замком. Их конструкция мало отличалась от пехотных мушкетов, но длина и вес были в 1,5–2 раза больше.

Сохранившиеся крепостные мушкеты имеют калибр: 16,2–16,3 мм, длину ствола 720–735 мм, общую длину 1145–1153 мм и вес 8,5–8,7 кг.

Наиболее мощными крепостными ружьями стали дубельгаки, введенные указом Петра I от 11 ноября 1724 г. Название дубельгак произошло от немецкого слова Doppelhaken. Историк Сен-Реми писал, что дубельгак?— нечто среднее между мушкетом и пушкой. Дубельгаки были гладкоствольными и стреляли свинцовыми пулями весом от 50 до 100 г. В 20–30-х годах XVIII века единого образца дубельгаков не существовало, а их калибр колебался от 20 до 30 мм. По весу ствола дубельгак был близок к фальконету, но меткость стрельбы дубельгака была существенно выше.

В 1747 г. в Туле начался выпуск стандартного дубельгака образца 1747 г. Его калибр был 25 мм, длина ствола 1490–1500 мм, длина всей системы около 2 м. Вес дубельгака 18–19 кг. Вес свинцовой пули 64 г, вес метательного заряда 34 г.

В 20-х годах XVIII века были приняты на вооружение раскатные фузеи (раскатная?— от древнерусского слова «роскат»?— помост в крепости, где устанавливались пушки). Раскатная фузея?— тип длинноствольного крепостного ружья небольшого калибра. Калибр ее 16–16,5 мм был значительно меньше калибра пехотного (19,8 мм) и даже драгунского (17,3 мм) ружья, зато длина фузеи доходила до 2140 мм.

 1730 г. в штаты крепостного вооружения были введены мушкетоны. В каждой крепости должно было состоять от 60 до 70 мушкетонов, а во всех крепостях?— 4950. Первоначально крепости снабжались обычными пехотными мушкетонами. Во второй половине XVIII века было принято на вооружение несколько типов крепостных мушкетонов. В качестве примера рассмотрим 28-мм крепостной мушкетон, изготовленный в 1787 г. в Туле.

Ствол мушкетона железный, круглый. Длина мушкетона 1230 мм, вес около 6 кг. Пуля свинцовая весом 38 г, вес заряда 17 г.

В 1790 г. одновременно были созданы 25-мм гладкоствольное крепостное ружье и 18,7-мм крепостной штуцер. Обе системы изготавливались на Тульском орудийном заводе.

Ствол крепостного ружья круглый с одной верхней гранью, длина ствола 1150–1170 мм. Замок кремневый с предохранителем курка?— крючком-собачкой. Длина ружья около 1,6 м. Вес ружья 28–30 кг. Скорострельность?— 1 выстрел за 60–90 секунд. Гладкоствольное крепостное ружье образца 1790 г. состояло на вооружении Санкт-Петербургской крепости до середины 20-х годов XIX века, а в сибирских и оренбургских крепостях?— до 50–60-х годов XIX века.

Штуцер образца 1790 г. имел 8-гранный ствол длиной 1251 мм. Канал нарезной с восемью полукружными нарезами. Замок того же типа, что и у гладкоствольного ружья. Длина штуцера 1665 мм, вес 7,5 кг. Досылка пуль производилась с помощью железного шомпола с латунной головкой. Существенным недостатком штуцера была малая скорострельность?— один выстрел в течение 4–5 минут.

Затем наступил 50-летний антракт в проектировании крепостных ружей. Отчасти это было связано с маневренным характером наполеоновских войн. Да и вообще Александр I уделял мало внимания строительству и вооружению крепостей. Его брат Николай I, будучи цесаревичем, получил инженерное образование, а, став императором, приступил к модернизации старых и строительству новых крепостей.

В 1837–1838 гг. была спроектирована система крепостных орудий образца 1838 г. А в 1839 г. было принято на вооружение крепостное ружье образца 1839 г. Ружье представляло собой модификацию французского крепостного ружья «Рампар», созданного знаменитым оружейником Фалисом в 1831 г.

Ружье образца 1839 г. стало первым отечественным капсюльным нарезным ружьем. Калибр ружья 8,33 линии, то есть 21,16 мм. Длина ствола 1274 мм, а всего ружья?— 1811 мм. Вес ружья 10,94 кг.



Крепостное ружье обр. 1839 г.



В стволе сделано 8 нарезов постоянной крутизны глубиной 0,84 мм и шириной 3,15 мм. Прицельное приспособление состояло из медной вдвижной мушки и прицела, состоящего из одного неподвижного (на 100 шагов[13]) и двух откидывающихся на шарнирах щитиков (на 200 и 300 шагов). Предельная прицельная дальность 747 м. Заряжание ружья производилось с казенной части.

Ствол, имеющий с казенной части четырехугольную форму, был снабжен цапфами, которыми он и вставлялся в четырехугольную же сверху открытую железную коробку, прикрепленную своим задним концом к ружейной ложе. В коробку вложена железная камора, которая могла вращаться около приделанных к ней цапф. В этой каморе сделано углубление для помещения пороха и пули. Камора имела спереди конус, который и входил плотно в соответствующее углубление на конце ружейного ствола.

Чтобы зарядить ружье, надо было повернуть камору вертикально, вложить заряд и пулю, придать каморе прежнее положение, продвинуть ее вперед настолько, чтобы конус вошел в углубление ствола. Затем закрыть затвор, препятствующий каморе при выстреле податься назад.

Стрельба из ружья производилась свинцовыми пулями круглой (весом 57,5 г) и конической (весом 73,2 г) формы. Заряд состоял из 14,3 г мушкетного пороха. Скорострельность?— 1 выстрел в минуту.

Первая партия ружей образца 1839 г. была отправлена в Кавказский корпус на вооружение укреплений, подвергавшихся непрерывным нападениям горцев. Сейчас модно говорить, что «народы Кавказа боролись за свободу против русского империализма». На самом деле русские войска сражались с разбойничьими горными племенами, которые столетиями грабили своих соседей?— жителей долин. При этом горцы располагали, в полном смысле этого слова, ультрасовременным вооружением. Так, значительная часть горцев имела нарезные ружья (штуцеры) английского и французского производства, предельная дальность которых существенно превосходила дальность стрельбы гладкоствольных ружей русской пехоты. Я уж не говорю о появлении в 1818–1821 гг. на Кавказе английских горных пушек на железных лафетах. В русской армии железные лафеты были приняты только в конце 60-х годов XIX века.

Крепостные ружья образца 1839 г. должны были в какой-то мере компенсировать превосходство горцев в нарезном оружии. Однако ружья образца 1839 г. себя не оправдали. Затворы ломались, при выстреле происходил прорыв газов через затвор. В связи с этим полковник Куликовский на базе ружья образца 1839 г. создал дульнозарядный крепостной штуцер стержневой системы. В 1851 г. штуцер Куликовского был принят на вооружение и получил название «крепостной штуцер образца 1851 г.» Калибр штуцера 8,5 линий (21,59 мм). Длина ствола была уменьшена до 800 мм. Размеры нарезов а их крутизна по сравнению с ружьем образца 1839 г. не изменились. Прицельная дальность штуцера?— 1000 шагов, то есть 711 м. Ложа орехового дерева доходила до половины ствола. Под цевьем несколько впереди замка крепилась толстая рукоятка, за которую стрелок во время прицеливания брался левой рукой, плотно упирая в плечо приклад, причем, для уменьшения отдачи на приклад надевался кожаный чехол с войлочной подушкой. Дульную же часть при прицеливании клали на бруствер. Шомпол стальной с медной головкой.



Крепостной стержневой штуцер обр. 1851 г.



Стрельба из штуцера велась остроконечными цилиндрическими свинцовыми пулями с двумя выступами («ушками») и чугунным шпеньком в головке, предохраняющим пулю от расплющивания при ударах шомполом. Вес пули 77 г, вес метательного заряда 6 г. Конструкция пули также принадлежала полковнику Куликовскому.

Крепостной штуцер образца 1851 г. получился в целом удачным. Кучность боя была в два раза выше, чем у ружей Фалиса и образца 1839 г., а время заряжания даже немного меньше. Но стержневая система все же была сложной, неудобной для чистки, да и удары шомполом по пуле не настолько ее расширяли, чтобы она заполняла глубокие нарезы ствола.

Крепостные штуцеры образца 1851 г. получили относительно большое распространение в крепостях. Так, по штату в Севастопольской крепости было положено иметь 199 крепостных штуцеров, но к началу обороны Севастополя их туда не завезли, и штуцеры пришлось доставить из Бендерской крепости.

С поступлением на вооружение пехоты казнозарядных винтовок крепостные штуцеры в 60-х годах XIX века остались лишь в кавказских, оренбургских и сибирских крепостях.

Поводом для начала проектирования нового русского крепостного ружья послужило успешное применение прусского игольчатого крепостного ружья образца 1865 г. в ходе франко-прусской войны 1870–1871 гг. Так, во время осады французской крепости Страсбург в прусских и баденских войсках из самых лучших стрелковых пехотных подразделений были сформированы специальные команды, вооруженные крепостными ружьями образца 1865 г. Прислуга французских крепостных орудий понесла значительные потери от огня этих команд.

В связи с этим в конце 1870 г. Оружейный отдел Артиллерийского комитета Главного Артиллерийского Управления (ГАУ) с участием Инженерного комитета разработал тактико-технические требования нового крепостного ружья. Крепостные ружья предполагалось использовать как при обороне, так и при осаде крепостей. Дальность эффективного огня должна быть не менее 500 саженей (1067 м). Пули крепостного ружья должны пробивать сапный тур или три земляных мешка.

В 1873 г. член Арткома ГАУ полковник барон Т. Ф. Ган спроектировал 8-линейное (20,3-мм) крепостное ружье. Длина ствола ружья была 914 мм. В стволе имелось 8 нарезов глубиной 0,38 мм постоянной крутизны в 50 калибров. Вес ружья 20,5 кг.

Затвор откидной системы Крнка ничем, кроме размеров, не отличался от затвора 6-линейной (15,24-мм) пехотной винтовки системы Крнка, принятой на вооружение русской армии в 1869 г. Цевье ложи доходило только до середины ствола. Особенностью устройства ложи было наличие приспособлений для ослабления действия отдачи. На средней части ствола навинчен бронзовый крюк который зацеплялся при стрельбе за земляной мешок, служащий опорой для ружья. На приклад надет бронзовый затылок, имевший вид крышки.

В задней стенке приклада высверлены два углубления. В каждое из них вложена спиральная пружина, упиравшаяся одним концом в дно углубления, а другим?— в затылок. В центре затылка ввинчен болт, входящий в соответствующее углубление в прикладе. На конце болта сделана продольная прорезь, через которую проходил конец нарезного винта, ввинченного сбоку в приклад. При таком устройстве затылок не прикасался к задней поверхности приклада и поэтому удар приклада при выстреле смягчался упругостью спиральных пружин.

Стрельба производилась унитарным патроном с составной гильзой. Составная гильза из латунной ленты с внутренней чашечкой была спроектирована тем же Ганом. Вес патроне 204 г, вес метательного заряд 23,4 г. Вес пули 128 г, начальная скорость пули 427 м/с. Пули использовались двух типов?— свинцовые для поражения открыто расположенной живой силы и стальные для пробивания укрытий. К стальной пуле припаивалась свинцовая оболочка.

Испытания 8-линейного ружья Гана на меткость дали хорошие результаты. При стрельбе на 600 шагов (427 м) средний радиус рассеивания оказался 335 мм, а на 1200 шагов; (853 м)?— 860 мм, на 1500 шагов (1067 м)?— 1045 мм.

Стальная пуля с 1000 шагов пробивала 2,5 мешка с землей, а с 1500 шагов?— один мешок. При стрельбе по 7,62-мм броневой плите с дистанции 1200 шагов все пули насквозь пробивали ее, а с 1500 шагов лишь половина пуль пробивала плиту, а половина пуль застревала в ней.

По окончании испытаний ружья Гана 9 февраля 1876 г. ГАУ представило его к принятию на вооружение. В том же году оно было принято на вооружение под наименованием «8-линейного крепостного ружья образца 1876 г.».

Ружье Гана стало последним русским крепостным ружьем.



8-линейное крепостное ружье Гана обр. 1876 г.



В ходе Первой Мировой войны армии потребовались новые виды вооружений. И, между прочим, вспомнили об уже забытом ружье Гана. В начале 1915 г. поступило предложение об использовании 8-линейного ружья Гана для стрельбы по бронеавтомобилям. Действительно, ружье эффективно пробивало броню немецких и австрийских бронеавтомобилей. Так что по праву ружье Гана можно назвать бабушкой отечественных противотанковых ружей.

Недаром говорят, что история движется по спирали. В 20-х— 40-х годах XX века крепостные ружья возродились в виде противотанковых ружей, а в 1980-х годах— в виде крупнокалиберных снайперских винтовок.



Часть 4. ХХ век начинается

История крупнокалиберного оружия ХХ века — это история, где движущей силой научной мысли в ходе первой и второй мировых войн были танки, а в послевоенный период охотники и спецподразделения.

Оружие всегда создается под патрон. Поэтому, увидев на поле боя танк (применение союзниками танков в сражении при Камбрэ 15 сентября 1916 г.), немецкое командование решило, что с ним справится пулемет. Крупнокалиберный. Под патрон….. 13,25×92 мм SR. Таким образом, первый в мире патрон крупного калибра, предназначенный для борьбы с бронированными целями, был разработан в Германии во время Первой мировой войны. Патрон разработан немецкой фирмой Polte из Магдебурга и в 1918 году был принят на вооружение Рейхсвера (на тот момент название армии Кайзеровской Германии) вместе с крупнокалиберным пулеметом MG 18 и противотанковым ружьем Mauser T-Gewehr M1918.



Патроны разработанные в ходе первой мировой и межвоенный период: Слева на право - польский, два немецких, британский и два советских патрона, в сравнении.



Противотанковый крупнокалиберный пулемет MG 18 TUF



Однако сложности, возникшие у фирмы при налаживании производства сложного и дорогостоящего пулемета, совпав по времени с капитуляцией кайзеровской Германии, привели к изготовлению в январе 1919 г. из планировавшихся 4 000 шт., только установочной партии MG.18 в 50 шт.



Расчет "13-мм противотанкового ружья Маузер М.1918" (известное также под названиями "слоновье ружье" или T-Gewehre - противотанковое ружье)



Пожалуй, самое известное фото «танкгевера» было сделано врагом. Новозеландские пехотинцы позируют с трофейным противотанковым ружьём, август 1918 года



Меткость первого ПТР вполне позволяла попасть в танк, медленно движущийся на окоп. Однако пуля 13-мм патрона практически не давала заброневого действия и при одиночном попадании редко могла вывести танк из строя. В сочетании с болезненно воспринимаемой наводчиком отдачей и громоздкостью самого оружия это вызывало недоверие к нему в войсках. Наводчики редко тщательно выцеливали танки, а само ПТР, по ряду свидетельств, «старались при первом удобном случае потерять». Так что «Маузер Танкгевер» стал привычным трофеем союзников.

Среди пленных германских солдат врачи отмечали бойцов с обширными кровоподтеками в области правого плеча и ключицы. Неудивительно, что в ряде послевоенных источников отдача «Маузер Танкгевер» характеризуется как «чудовищная».

После войны трофейные 13,3-мм «Маузер Танкгевер» активно испытывали в Великобритании, Франции, США, изучали и в СССР. Одна из таких винтовок использовалась в США до середины 1940-х годов в качестве испытательного стенда для опытных крупнокалиберных стволов.

Неудача «Танкгевер» казалась многим свидетельством бесперспективности ПТР вообще, в 1920-е годы больше привлекали «противотанковые пулеметы». Однако уже к середине 1930-х работы над ПТР были активизированы.

Опыт немецкой армии был использован в Германии (патрон 7,92х107), Польше (7,92х94), Великобритании (.55 Boys/13,97х99В), США (.50 Browning Machine Gun/12,7х99) и СССР (12,7х108 обр. 1930 г. и 14,5х114 обр. 1938 г.), Чехии (15-мм Vz 38/BESA/M38 – 15х104, ориентировочно 1937 г.). Указанные патроны были разработан в период с 1920 по 1940 гг. Патроны 7,92, казалось бы, не относятся к крупнокалиберным. Скорее к «высокоимпульсным», но внешний вид оружия говорит, что получившаяся система – «крупная».



13,25×92 мм SR, .55 Boys (х99 мм), .50 BMG (х99 мм), 14,5×114 мм



Часть 5. Вторая мировая и Великая Отечественная войны, новые системы:



Karabin przeciwpancerny wz.35 (польск. Karabin przeciwpancerny wzór 35 — «противотанковое ружьё образец 35»)



Panzerbüchse 39 (Германия)



Panzerbüchse MSS-41 (Чехия, кал. 7,92х107 или 15х104)





Противотанковое ружье Boys Anti-Tank rifle Mk I (Великобратания)



Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова (ПТРС, Индекс ГРАУ — 56-В-562) и Противотанковое однозарядное ружьё образца 1941 года системы Дегтярёва (ПТРД)



Редкое фото для оценки технологичности образца



Схема работы автоматики ПТРД. Красным цветом выделена рукоятка затвора, желтым – гильза, синим – неподвижные части



Работа системы компенсации отдачи и «полуавтомата» при выстреле оружия [время 1,28 и далее]



В США в то же время не экономили и ружей не делали. Разработанный патрон всерьез и надолго вошел в историю как боеприпас к станковому крупнокалиберному пулемёту системы Джона Браунинга.

В 1923 году пулемет поступил на вооружение Армии и Флота США под обозначением M1921, в основном как зенитное оружие. В 1932 году пулемёт прошёл модернизацию и получил обозначение M2. Для обеспечения необходимой интенсивности огня был разработан более тяжелый ствол, и пулемёт получил свое нынешнее обозначение Browning M2HB (Heavy Barrel).

В годы 2‑й мировой войны пулемёт М2 выпускался на девяти предприятиях: «Colt's Patent Fire Arms Co.», «High Standard Co.», «Savage Arms Corp.», «Buffalo Arms Corp.», «Frigidaire», «AC Spark Plug, «Brown‑Lipe‑Chappin», «Saginaw Divisions of General Motors Corpю», «Kelsey Hayes Wheel Co», с 1941 по 1945 год в сумме выпустив свыше 2 миллионов этих пулемётов в различных модификациях из них порядка 400 000 — в пехотном варианте M2HB, использовавшемся как с пехотных станков, так и на различной бронетехнике.

Принцип работы механики крупнокалиберного пулемёта M2 похож на пулемёт Браунинга калибра 7,62 мм, но с небольшими отличиями для компенсации разницы в калибре, и, в общем, актуален для всех пулемётов системы Браунинг, работающих на основе отдачи с коротким ходом ствола.



Browning M2HB (Heavy Barrel)



Другой бестселлер это Дегтярев-Шпагин Крупнокалиберный (ДШК(М)).



Достаточно редкое фото не зенитного положения станка ДШК (станок Колесникова)



Универсальный станок Колесникова образца 1938 года оснащался собственной рукояткой заряжания, имел съемный наплечник, кронштейн патронной коробки, механизм вертикальной наводки стержневого типа. Огонь по наземным целям велся с колесного хода, при этом ноги были сложены. Для ведения огня по воздушным целям колесный ход отделялся, а станок раскладывали в виде треноги.



Работу барабанного приемника пулемета и работу автоматики в общем, можно посмотреть на видео



В конце ВОВ Соколов и Коров провели существенную модернизацию ДШК. Изменения, прежде всего, коснулись системы питания. В 1946 году модернизированный пулемет под маркой ДШКМ был принят на вооружение. Надежность работы системы повысилась – если на ДШК по ТУ допускалось 0,8% задержек во время стрельбы, то на ДШКМ данный показатель составлял уже 0,36%. Пулемет ДШКМ стал одним из самых широко распространенных в мире. (с) По материалам статьи Семена Федосеева "Пулеметы Второй мировой войны"

Наиболее часто встречается упоминание о 9000 шт. выпущенных за время Великой Отечественной войны пулеметов, но есть и более оптимистичные оценки. Например, около 4000 шт. с начала производства до 1942 года, «в 1942 году армия получила уже 7400 пулеметов, а за 1943 и 1944 год ежегодно производилось почти 15 тысяч ДШК», всего около 46,1 тысяч пулеметов. Для сравнения пулеметов ДП – около 795 тыс. шт., ДТ - около 345 тысяч единиц, СГ-43 - свыше 80 тысячи единиц «Максим» - порядка 48 тысяч пулеметов образца 1910 г. и 627 тысяч образца 1910/1930 и 1941 г., а общее количество выпущенных пулеметов (в т.ч. авиационных?) оценивается в 1 477 400 шт. (вики), хотя перечисленные выше модели для сухопутных войск в сумме дают не менее 1971,1 тыс. шт. без учета мелкосерийных (например МТ, ПВ-1 ,ДС-39 в сумме более 30 тыс. шт.).

Менее известные пулеметы Второй Мировой Войны, это 13,2mm Hotchkiss M1929 — крупнокалиберный пулемёт, разработанный и производившийся во Франции компанией «Гочкисс» (фр. Hotchkiss et Cie) в период между Первой и Второй мировыми войнами. Применялся в качестве зенитного французскими сухопутными войсками, ВВС и ВМС в годы Второй мировой войны. Также производился по лицензии в Японии под маркой тип 93  и в Италии как Breda Mod.31 под патрон 13,2 мм).



Японский крупнокалиберный станковый пулемет тип 93 калибра 13,2мм



Breda Mod.31 (итал. Mitragliatore Breda modello)



13,2×99 Hotchkiss, 13,2×96 Hotchkiss, 13,2×92SR Tankgeweh



Практически одновременно с французами итальянцы в 1935 году перешли на использование укороченного патрона 13,2х96 мм, который сменил в производстве старый 13,2х99, который часто путали с полудюймовым Браунингом (.50).

Производство патронов, кроме Франции, было налажено в Италии, Японии, Испании, а также Германии захватившей пулеметы Гочкисса во время гражданской войны 1936 года в Испании.

Перед Второй мировой войной патроны Гочкисса получили определенное распространение в Европе и Азии, однако после окончания Второй мировой войны широко использовавшийся в Европе 13,2-мм Гочкис быстро был вытеснен пулемётами под патроны 12,7х99 Браунинг и советским 12,7×108 мм — стандартными боеприпасами двух военных блоков, куда вошла большая часть европейских стран.

В настоящее время ни оружие под эти патроны, ни сами патроны не выпускаются и на вооружении не состоят.

В Чехословакии был разработан пулемет ZB-60. Пулемётный патрон калибра 15х104 мм Vz 38/BESA был разработан на оружейном заводе Skoda.

Пулемет производился с 1937 года. Масса тела пулемета 55 кг, с треножным станком 159 кг. Пулемет можно считать самым мощным пулемётом периода Второй мировой войны (дульная энергия около 30 кДж).

Лицензию на пулемет приобрела британская компания Birmingham Small Arms (BSA), и в результате чешский пулемет стал более известен как «15мм танковый пулемет Besa Mk.I», состоявший на вооружении бронетанковых войск Британской империи. Сама чешская армия до начала германской оккупации так и не сочла возможным приобрести новые пулеметы, а среди заграничных покупателей этого монстра, помимо Англии, оказались еще и Греция, Иран и Югославия. Некоторое количество пулеметов ZB60, выпущенных в Брно под немецкой властью, досталось и германскому Вермахту. После Второй мировой войны выпуск пулеметов ZB-60 не возобновлялся.



Крупнокалиберный пулемет ZB-60



В вооруженных силах Великобритании использование 15-мм «Беза» с 1944 года ограничили, а уже в 1949 году они были сняты с вооружения.



Часть 6. После войны

Пулемет Владимирова – КПВТ. Разработан в 1944 году, принят на вооружение в 1949 году.



КПВ-44 на колесно-треножном станке Колесникова от пулемета ДШК (фото из отчета по испытаниям в 1944 году)



ПКП - Пулемет Крупнокалиберный Пехотный системы Владимирова на колесном станке Харыкина



Известный российский историк оружия С.Б. Монетчиков приводит заключение НИПСВО, в котором среди прочего говорилось: "…4. По живучести деталей конструкция пулемета удовлетворяет тактико-техническим требованиям и значительно превосходит все ранее испытывавшиеся 14,5-мм пулеметы… 7. Автоматика 14,5-мм пулемета заслуживает внимания. Пулеметы могут найти себе применение для борьбы с транспортными средствами противника, огневыми точками и при обороне укрепленных районов. Пулеметы калибра 14,5 мм также могут быть широко применены в противовоздушной обороне танковых соединений, бронетранспортеров, бронепоездов, в прикрытии артсоединений и т. п.".

Во время «холодной войны» страны NATO и Израиль обеспечили заводам Colt (или другим, не важно) обширный рынок сбыта для пулемета Browning M2 (официально состоит на вооружении 91 страны мира).

В настоящее время Великобритания имеет свою версию М2 (L111A1), а Бельгия свою Browning M2HQCB (модификация обр. 1984 года, разработанная FN Herstal для бельгийской армии и принятая на вооружение странами НАТО).



L111A1



В самом США активно используется система вооружения М3М от компании FN America. М3М стоит на вооружение американских ВМС и Корпуса морской пехоты под обозначением GAU-21.



GAU-21



Легкий крупнокалиберный пулемет, LW50MG по доступным сведениям, до сих пор не является образцом принятым на вооружение. Согласно вики – «Дальнейшие работы по LW50MG были отменены в июле 2012, армия США предпочла сосредоточиться на модернизации М2 до уровня М2А1.»



LW50MG



Самостоятельно справился с проблемой Сингапур. Пулемет STK 50MG производится сингапурской компании ST Kinetics (в настоящее время Singapore Technologies Kinetics/STK). Компания приступила к разработке нового крупнокалиберного пулемета на замену устаревшему пулемету Browning M2HB. В основу нового пулемета сингапурские инженеры положили американские наработки 1970х годов, полученные в рамках реализации опытного крупнокалиберного пулемета Dover Devil / GPHMG. В 1988 году новый крупнокалиберный пулемет пошел в серийное производство под обозначением CIS 50MG. Питание патронами осуществляется при помощи стандартных лент, подаваемых в два лентоприемных механизма с обеих сторон оружия. Специальный переключатель обеспечивает подключение одного из двух механизмов подачи патронов в любой момент времени



Пулемет CIS MG50



Дальше всех пошли, конечно, в Бельгии. FN BRG — проект крупнокалиберного пулемёта, разработанный бельгийской «Фабрик Насьональ». Разработка была начата в октябре 1983 г. и прекращена вначале 90-х гг. после отмены решения о производстве, когда разработка была уже завершена.

Наличие у стран Варшавского договора пулемёта КПВ (Индекс ГАУ — 56-П-562) вызывало беспокойство у командования НАТО.

Первоначально для пулемёта планировалось разработать патрон 15×115 мм, который затем сменил патрон 15,5×106 мм. Это один из мощнейших из когда-либо разработанных пулемётных патронов — дульная энергия пули достигала 40 кДж, против 31 кДж у 14,5×114 мм пули КПВ и 17 кДж у пули 12,7×108 мм.

Пулемёт имел оригинальный двусторонний механизм боепитания с экстрагированием гильз вниз.

В целом, ситуация с пулеметом характеризуется как «попытка продать новый патрон, когда был нужен новый пулемет».

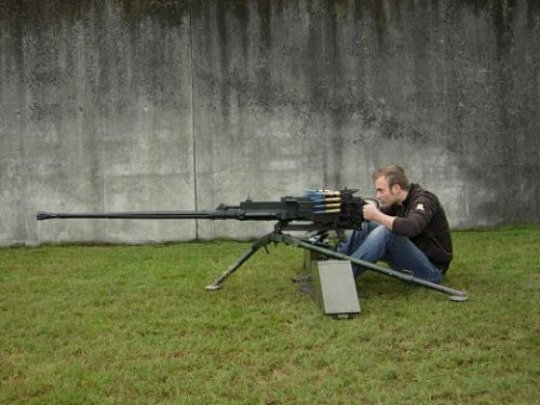

FN BRG



В настоящее время, ВС NATO насыщены мелкокалиберными автоматическими пушками и современными боеприпасами к ним.

Китай, под боеприпас 12,7х108 (и х99 на экспорт) выпускает наиболее современный крупнокалиберный пулемет Тип 89 (QJZ-89). 12,7-мм крупнокалиберный пулемет QJZ-89/Тип 89 был разработан в конце 1980-х годов в качестве максимально облегченного оружия поддержки пехоты, позволяющего обеспечить высокую мобильность оружия (в том числе и при переноске расчетом на себе) в сочетании с возможностью действий по наземным и воздушным целям на уровне более тяжелых аналогов того же калибра.



Тип 89 (QJZ-89)



В целом линейка крупнокалиберных пулеметов НОАК выглядит так:

Тип 54 (клон ДШК) не рассматривается как устаревший.



Крупнокалиберный пулемёт НСВ-12,7 «Утёс» был разработан в Тульском ЦКИБ СОО в конце 1960-х — начале 1970-х в качестве замены устаревшего и тяжёлого ДШК (ДШКМ). Своё название получил по начальным буквам фамилий авторов — Г. И. Никитина, Ю. М. Соколова и В. И. Волкова.

Кроме СССР НСВ производился на заводах в Польше, Болгарии, Индии, Югославии. В эти страны производство передавалось вместе с лицензией на производство танков Т-72, в состав вооружения которого он входил. Кроме этих стран лицензию получил также Иран, но достоверных сведений о том, удалось ли иранцам освоить производство «Утёса», нет.



НСВ-12,7 «Утес» на станке 6Т7 (вес станка 16 кг)



Пулемёт «Корд» был создан в 90-х годах как замена пулемёту НСВ («Утёс»), производство которого, после распада СССР, оказалось частично за пределами России. Разработан на Ковровском заводе им. Дегтярёва (ЗИД).



Пулемет КОРД индекс 6П57на станке 6Т19 (вес станка 7 кг)



Часть 7 Крупнокалиберные снайперские винтовки (первые эксперименты)

Первые эксперименты (СССР)

В августе 1943 года проводились испытания ПТРД и ПТРС с прицелами ПУ устанавливаемыми на специально разработанные кронштейны. Но даже специальные кронштейны не решили проблемы сильной отдачи. При выстреле сбивались установки барабанчиков, расстояние до зрачка прицела ПУ было небольшим, что угрожало безопасности стрелка.



Прицел ПУ на ПТРД (опасная близость окуляра прицела к стрелку)



Прицел ПУ на ПТРС



В ходе испытаний 1944 года, был использован прицел ПУГ и новый кронштейн.



Прицел ПУГ с увеличением 1,9 на ПТРС



В ходе испытаний были устранены выявленные недостатки связанные с испытываемым комплексом: изменен окуляр и шкала дальностей прицела, удалена мушка, изменен дульный тормоз мешавший прицеливанию и другие.

В целом, к принятию на вооружение комплекс рекомендован не был. В первую очередь это можно отнести к отсутствию подходящих оптических прицелов.

Первые эксперименты (США)

На вооружении северокорейской армии были приняты советские ПТРС (а по некоторым сведениям и ПТРД).  У американцев они получили прозвище "buffalo guns" – "ружья на бизонов".

Трофейными ПТР пользовались американцы.



Трофейный ПРТД перестволеный под патрон .50BMG



Одно из ПТРД удалось затрофеить сержанту армии США Уильяму Брофи. Возможности «ручной пушки» его настолько впечатлили, что он решил оставить её себе. Была только одна загвоздка – не было боеприпасов. Тогда американский левша «модернизировал» советское ружьё, заменив родной ствол, на ствол от 12,7мм пулемёта Браунинга. Патроны 50-го калибра были несколько слабее, но и их вполне хватало в рамках Корейской войны. Кроме ствола Брофи прикрепил к ПТРД ещё и снайперский прицел. Так легендарное ружьё превратилось в одну из первых крупнокалиберных снайперских винтовок.



ПТР в наше время

По данным арабских источников, только в Западном Бейруте у ООП в августе 1982 г. было 26 ПТР калибра 14.5 мм, по-видимому ПТРС. ПТР в Израиле называли «Русский Баррет».



Ливан, 20 век ))



Новороссия, 21 век, ПТРД с прицелом СПП (10П50)

Близость прицела к стрелку наводит на мысль, что система компенсации отдачи на ПРТД заблокирована.



Часть 8 Крупнокалиберные снайперские винтовки современности

В целом, согласно данных открытых источников, «крупный калибр» пропадает из поля зрения военных и оружейников до 1982 года.

Осада Бейрута проводилась израильской армией летом 1982 года во время Ливанской войны. Снайперы Израиля, во время уличных боев столкнулись с проблемой поражения целей, защищенных укрытием (бетонная стена, БТР) и периодически открывающихся для ведения огня. Считается, что это послужило толчком к возвращению «крупного калибра».

Первый опыт (США)

С 1982 года начинается производство винтовки Barrett M82. Винтовку можно видеть в фильме «Робот полицейский», часть 1.

Уже в 1983 году, винтовка М500 разработанная американским конструктором Джерри Хаскинсом (Jerry Haskins) принимается на вооружение армии США.



Винтовка М500 с продольно-скользящим затвором



В 1987 г. «МакМиллан» (McMillan Brothers Rifle Co) представила модель М88 (M87R), отличающуюся постоянным магазином емкостью 5 патронов, регулируемым прикладом со «щекой» и вырезом под большой палец. М88 первой была официально закуплена для испытаний Командованием специальных операций США (US SOCOM) и испытана командами боевых пловцов SEAL. Позже М88 (M87R) закуплена также Францией, Саудовской Аравией, Турцией.



М88 (M87R) на заднем плане



В 1989 году армия США принимает на вооружение винтовку Barrett M82, под индексом M107.



Винтовка М107



В 1989 году сухопутные войска Швеции приобрели 100 винтовок М82А1. Более крупный коммерческий успех к Барретту пришёл в 1990 году, когда значительная часть винтовок была закуплена вооружёнными силами США для подготовки к войне в Персидском заливе. Первые 125 винтовок заказал корпус морской пехоты США, а потом последовали заказы от армии и ВВС. С этими винтовками американские войска участвовали в боях в Кувейте и Ираке в рамках операций «Буря в пустыне» и «Щит пустыни». Новое оружие M82A1 получило обозначение у американских военных SASR (англ. Special Applications Scoped Rifle, «винтовка специального назначения с оптическим прицелом»). В 1992 году последовал заказ на 300 винтовок от корпуса морской пехоты и командования специальными операциями.

С 2000 года начинается производство винтовки McMillan Brothers Rifle Co TAC-50



Крупнокалиберная снайперская винтовка McMillan Tac-50 A1 (не первых серий, конечно) ))



В модификации McMillan TAC-50 A1-R2, добавлена оригинальная гидравлическая система компенсации отдачи и дульный тормоз новой конструкции, которые, по заверениям разработчиков, гасят пиковые значения отдачи примерно на 90%.

Наиболее современный (мнение ред.) снайперский комплекс американской армии ведет свою историю с первой половины 90-х годов, когда американской фирмой EDM Arms была начата разработка новой крупнокалиберной винтовки. Проект новой снайперской винтовки получил обозначение Windrunner XM107. D ходе работы над проектом «Wind Runner XM107» во второй половине 1990-х годов была создана крупнокалиберная снайперская винтовка Windrunner M96 под патрон .50 BMG (12.7х99 мм).



Windrunner M96



Windrunner M96, не полная разборка



В целом, созданные винтовки были представлены в следующих модификациях:

Windrunner M96 - под патрон .50 BMG;

Windrunner M98 - под патрон .338 Lapua Mag;

Windrunner M06 - под патрон 7.62х51 мм НАТО. Также известно с обозначением Mini Windrunner Model-06 7.62 NATO;

Windrunner .408 XM Series (модификация не ранее 2001 года) - под патрон .408.

Создание варианта Windrunner .408 XM Series стало возможно благодаря тому, что в 2001 году американскими конструкторами Джоном Тейлором и Уильямом Уордманом на базе охотничьего патрона 505 Magnum Gibbs (12.8x80 мм) были разработаны новые боеприпасы калибра .408. Базовый патрон с тупоносой пулей был изобретен английским аристократом Джорджем Гиббсом в далеком 1910 году. Главным предназначением патрона была и остается охота на крупных животных: африканских слонов, носорогов, гиппопотамов, буйволов.

Итогом работы стала система дальнобойного снайперского оружия CheyTac LRRS (Long Range Rifle System) с винтовкой CheyTac M200 «Intervention». Винтовка использует специальные снайперские патроны типа Wildcat: .408 CheyTac (10,3×77 мм) и .375 CheyTac (9,5х77 мм).



CheyTac M200 «Intervention»



Крупный калибр, Россия

12,7х108 мм

В России крупнокалиберные системы начинают разрабатывать в «первой половине 90-х годов». Официально, ОКР по теме "Взломщик" велись с 1995 года в Москве,Коврове,Туле и Ижевске. ОКР содержал задание на разработку крупнокалиберного (12,7мм) снайперского комплекса.

По отечественной классификации крупнокалиберным считается нарезное оружие калибра более 9 мм. Т.о. первый «отечественным крупнокалиберным» комплексом стала опытная 12,7-мм самозарядная снайперская винтовка В-94 представленная в 1994 году. Винтовка была разработанна в Конструкторском бюро приборостроения (КБП) в Туле, возглавляемом А. Г. Шипуновым. Отсылка на беседу с Василием Петровичем Грязвым есть в журнале Солдат Удачи» 7(106) 2003 года. Там же автор статьи пишет о том, что в 2000 году, видел эту винтовку в Чечне.



Винтовка В-94



Пройдя серьезный путь модернизации, под обозначением ОСВ-96 принята на вооружение Российской Армии в 2000 году.



ОСВ-96 «третьей версии», открытое прицельное приспособление сложено, ручка для переноски разложена.



Снайпер ВДВ на позиции



Второй известный образец – крупнокалиберная снайперская винтовка АСВК (12,7 мм снайперские комплексы 6С8 (обычный прицел), 6С8-1 (ночной прицел), 6В7 - винтовка). Это 5-заряднуя винтовка с продольно-скользящим поворотным затвором, скомпонованную по схеме булл-пап.



АСВК Корд 6В7, затвор открыт, магазин отомкнут



Согласно данных открытых источников, в 2013 году крупнокалиберная снайперская винтовка АСВК была принята на вооружение вооружённых сил Российской Федерации под наименованием «12,7 миллиметровый снайперский комплекс 6C8»



Предположительно наиболее современный образец комплекса, АСВК Корд-М 6В7М



9 мм патрон 7Н33

Внутри ОКР "Взломщик" Заказчик, в том числе, ставил задачу на разработку снайперского комплекса в калибре 9 мм для прицельной стрельбы по живой силе противника, защищенной средствами индивидуальной бронезащиты, а также небронированной технике на дистанциях до 600 метров.

Базой для создания винтовки послужила СВДС. Базой для патрона послужил 9,3х64 мм охотничий патрон Бреннеке (9.3x64 Brenneke), созданный оружейником-конструктором Вильгельмом Бреннеке в Германии в 1925 году для очень популярной и распространенной в то время 9,3 мм винтовки Маузера.



Слева направо: 7,62х54 снайперский 7Н14; 9х63 (по другим источникам 9.3x64) снайперский 7Н33 (для СВДК); 8,6х70 (.338 Lapua Magnum) снайперский «Точность» СЦ-152.



СВДК, обращает на себя внимание более крупный магазин и иная ствольная коробка



Затворы СВДК и СВДС с затворной рамой 12,7х55 мм



Винтовка ВССК «Выхлоп»

В настоящее время, после прохождения обширных государственных испытаний в рамках ОКР по теме «Взломщик» винтовка принята на вооружение Российской армии в 2006 году под наименованием «СВДК» (снайперская винтовка Драгунова крупнокалиберная) (индекс ГРАУ — 6 В9). Винтовка серийно выпускается небольшими партиями и уже начала поступать в войска.

В 2002 году другой коллектив российских оружейников — тульское ЦКИБ СОО (Центральное КБ спортивного и охотничьего оружия, ныне — филиал КБ Приборостроения) представил под обозначением «Выхлоп» новый 12,7-мм снайперский комплекс. Эта опытно-конструкторская работа была начата еще в 1999 году по специальному заказу Центра специального назначения (ЦСН) ФСБ России. После доработки в 2004 году этот комплекс поступил на вооружение ФСБ. Впервые открыто его представили в 2005 году на международной выставке «Интерполитех» в Москве.

Снайперская винтовка ВКС/ВССК «Выхлоп» предназначена для малошумного и беспламенного поражения защищенных целей (автомобили и другая небронированная техника, живая сила в тяжелых бронежилетах или находящаяся в транспортных средствах и т. п.) на дальностях до 600 метров.



СЦ-130 - 12,7-мм патрон, СЦ-152 - 8,6х70-мм снайперский патрон, СЦ-154 - 7,62х70-мм (69-мм по другим источникам) снайперский патрон



В патронах специального изготовления, с относительно короткой гильзой цилиндрической формы, общая длина патрона составляет 97 мм (по сравнению с общей длиной 145 мм у стандартного крупнокалиберного патрона 12,7 х108).



ВССК «Выхлоп»



10,3×77 мм (.408 Chey Tac)

Армейский вестник в 2017 году писал: «В области боеприпасов усилия ЦКИБ СОО сегодня сосредоточены на создании новых патронов к снайперскому оружию. К ним относится патрон 11,7х88 мм с 32-граммовой пулей, созданный в качестве конкурента американского патрона .408 CheyTac для стрельбы на сверхдальние дистанции…».

Наверное, самым современным образцом применяемым специальными подразделениями является СВЛК-14C («Сумрак»). Винтовка использует различные боеприпасы, в том числе СЦ-152 - 8,6х70-мм.

Данная винтовка может использовать разные патроны:

.300 Winchester Magnum (7.62×67-мм);

.338 Lapua Magnum (СЦ-152 - 8,6х70-мм);

.408 Cheyenne Tactical (10,3×77 мм).

В зависимости от пожеланий винтовка получает затвор и ствол, которые предназначены для применения с выбранным патроном. СВЛК-14С в базовой комплектации оснащается 10,4-мм стволом и затвором, который дает возможность применять патрон 408 CheyTac.

В целом, имеющиеся данные по образцу противоречивы, изображения образца, используемого в спецподразделениях представлены ниже.



Снайперская пара на стенах кремля, ориентировочно 2009 год



Винтовка Лобаева



10,3×77 мм (.408 Chey Tac) первый слева на право, 11.6x90 мм (.460 Stayer) СЦ-152 - 8,6х70-мм (.338 Lapua Magnum) снайперский патрон



Концерном «Калашников» в 2013-2014 годах с учетом опыта, полученного при создании снайперской винтовки СВ-98 была разработана снайперская винтовка СВ-338 под патрон .338 Lapua Magnum.



Снайперские винтовки СВ-338 и СВДС



Снайперская винтовка СВ-338 представляет собой армейскую версию спортивной винтовки «Рекорд-338». Оружие оснащено продольно-скользящим затвором. Выбранный калибр — .338 Lapua Magnum — позволяет уверенно поражать с высокой точностью на дистанции 1 км и более цели, защищенные средствами индивидуальной бронезащиты (СИБЗ). Магазин СВ-338 рассчитан на 5 патронов.

Имеется информация о проведении сравнительных испытаний данной винтовки, винтовки «Лобаева» и иностранных винтовок. Работы по модернизации комплекса продолжаются. Информации о принятии на вооружение – нет.

Указанный патрон может применяться и винтовкой Т-500 «Орсис» (ВФО-8,6х69) «Точность» - снайперская магазинная винтовка). «Винтовки прошли государственные испытания успешно. Уже завершилась работа межведомственной комиссии, уже присвоены литеры», — заявил Семизоров, добавив, что первая поставка будет осуществлена для нужд Федеральной службы охраны (ФСО). «Уже есть заказ первый, первая партия небольшая. Она пойдет в войсковую эксплуатацию в ФСО, и отрабатываем уже и серийные поставки», — отметил руководитель ЦНИИТОЧМАШ. Винтовка создана в двух вариантах — для министерства обороны и ФСО. Предварительные испытания «Точности» для военных должны пройти в 2017 году. «Точность» была представлена на форуме «Армия-2015».



И снова Кремль! )) Точный калибр образца не ясен. ВФО-7,62х51 или ВФО-8,6х69 «Точность»



ВФО-8,6х69 «Точность» вернувшаяся из командировки ))



Как итог

… На этапе завершения находится ОКР по созданию новой самозарядной крупнокалиберной винтовки, которая должна заменить в войсках ОСВ-96. Под нее создан нестандартный патрон калибра 11,7 мм (предположительно аналог 11,6х90 мм/.460 Stayer – прим. ред.). Пули этого патрона обладают прекрасной баллистикой и энергией. Полученное оружие будет столь же эффективно, как и «Взломщик», но при этом будут уменьшены и габариты, и вес, и отдача.

Но истинным убийцей бронетехники должна стать винтовка калибра 14,5 мм, над которой сейчас работают в КБ приборостроения. Именно такой калибр использовался в противотанковых ружьях. Прицельная дальность будет превышать 3500 метров, но при этом отдача, как утверждают туляки, будет не больше, чем у «Взломщика». Такой дальности нет ни у одной снайперской винтовки в мире…..

Ждем ПТР Будущего! )))



Источники:

http://warweapons.ru/ot-pervoy-arkebuzyi-k-legendarnomu-mushketu/

http://www.pro-kop.ru/articles/book_str_3.php

https://tech.wikireading.ru/499

https://galina6111.livejournal.com/32868.html

https://sassik.livejournal.com/43630.html

https://roman-rostovcev.livejournal.com/305487.html

---

https://papkin1.livejournal.com/80811.html

https://warspot.ru/12445-s-vintovkoy-protiv-tanka

© Статья из журнала "Оружие" № 9 2003 г.

http://weaponland.ru/board/patron_15x104_brno_15_mm_besa/48-1-0-461

http://shooting-iron.ru/load/175-1-0-17

http://broneboy.ru/1-hranilische/ruchn_pt_orujie/Istoria_sozd_PTR

Семен Федосеев "Пулеметы Второй мировой войны"

https://www.syl.ru/article/173046/new_pulemet-dshk-harakteristiki-pulemet-krupnokalibernyiy-dshk

http://wwii.space/пулеметы-ссср/

https://lautlesen.livejournal.com/28028.html

https://lautlesen.livejournal.com/28587.html

http://alternathistory.com/krupnokalibernye-pulemety-italii

http://weaponland.ru/board/patron_132x99_hotchkiss_132x96_hotchkiss/49-1-0-460

https://papkin1.livejournal.com/86293.html

---

http://weaponland.ru/load/snajperskaja_vintovka_windrunner_xm107/90-1-0-449

http://weaponland.ru/publ/sovetskie_ptr_neizvestnoe_ob_izvestnom_chast_ii/18-1-0-1864

https://www.chipmaker.ru/topic/196808/

http://weaponland.ru/load/snajperskaja_vintovka_mcmillan_harris_m87_m87r_m93/90-1-0-434

http://arsenal-info.ru/b/book/3463902575/196

---

https://www.chipmaker.ru/topic/196808/

http://oruzhie.info/vintovki/864-asvk-kord-armejskaya-snajperskaya-vintovka-krupnokalibernaya-12-7-mm

http://warinform.ru/News-view-306.html

https://topwar.ru/36689-oruzhie-rossiyskogo-specnaza-ili-krupnokalibernye-snayperskie-vintovki.html

http://army-news.ru/2016/06/vintovka-vyxlop-besshumnaya-krupnokalibernaya/

https://fotostrana.ru/public/post/232634/461401282/

http://alternathistory.com/snaiperskaya-vintovka-lobaeva

http://posredi.ru/snajperskaya-vintovka-tochnost.html

http://vegchel.ru/index.php?newsid=25600
