Автор: Альф Йоханссон | Школа полевого боя - 11 марта 2019 года в 14:16
Опубликовано на сайте МО Швеции.
Быстрее, мобильнее и с лучшей защитой.
Новый самоходный миномет 90 (GRKPBV 90) увеличит эффективность механизированных батальонов вооруженных сил.
С минометом на боевых машинах шасси 90, батарея может группироваться и стрелять в течение двух минут с той же скорострельностью, что и у нынешних буксируемых орудий.
Через одну минуту после последнего открытия огня GRKPBV 90 готов к перегруппировке. На протяжении всего действия экипаж защищен от осколков, что ранее отсутствовало.
- Остановитесь, выдвиньте зарядные устройства, наведите орудие, уложите снаряд, и можете стрелять. В течение примерно двух минут экипаж может начать продвижение к новому месту группировки, говорит капитан Ларс Хёрнквист из отдела разработки Markstridsskolen в Кварне.
С сегодняшним M / 41 на прицепе, требуется десять минут для разворачивания и стрельбы и еще пять - десять минут для перегруппировки и нового открытия огня. Абсолютно без защиты, что предлагает "шасси 90".
Преимущества GRKPBV 90 очевидны.
- Кроме того, доступность оценивается так же, как и для другого механизированного батальона, говорит Хёрнквист.
GRKPBV 90 обслуживается водителем, командиром, который также управляет направлением с помощью навигационной системы Pos 2 и двумя заряжающими, которые подготавливают и обрабатывают все боеприпасы.
Блок прицеливания показывает, как командир должен управлять прицеливанием на основе данных от местоположения батареи. Направление задается двумя рукоятками; одна контролирует боковое направление, а другая - высоту.
Вся обработка боеприпасов производится вручную. Его подбирают, вставляют в зарядный механизм, толкают вверх и перемещают в горловину ствола силой руки.
- Мы с самого начала выдвинули требования, чтобы он был простым и механическим. Ничего лишнего, говорит капитан Хёрнквист, и продолжает:
- Эти требования хорошо согласуются с опытом, который мы получили, когда занимались несколько недель назад. Каждый раз, когда что-то не работало, мы почти сразу знали, в чем была ошибка. Например, когда маленький датчик предупредил, что зарядный рычаг не был втянут в исходное положение. В полностью оцифрованной системе вы можете стоять и чесать голову, не зная, что не так.
В декабре 2016 года FMV подписала соглашение с HB Utveckling - совместным предприятием BAE Systems Bofors AB и BAE Systems Hägglunds AB - на поставку 40 штук GRKPBV 90.
В этом году под эгидой BAE Hägglund прошли трехнедельные отраслевые курсы для 12 будущих инструкторов. Недели 4 и 5 провели группу в Örnsköldsvik, прежде чем пришло время перегруппироваться в Кварн, где в течение недели 6 они вели боевую стрельбу при поддержке Хэгглунда и FMV с лидером проекта Ларсом Таральдссоном.
За курс отвечала индустрия, но содержание курса определила Школа полевого боя под руководством майора Нильса Карлссона, начальника отдела тактического отдела, при энергичной помощи капитана Хёрнквиста.
- Ходовая часть, двигатель и привод нам не были интересны, мы предполагали, что все это уже знали. По словам Хёрнквиста, это была просто башня и часть, которую мы хотели изучить.
Нильс Карлссон был там уже пять лет назад и подготовил первоначальный документ с требованиями, когда шведские вооруженные силы решили продолжить разработку планов установки миномета на транспортном средстве.
- То, что мы делаем сейчас, направлено на создание условий, чтобы подразделения могли внедрять систему. Мы объединяем знания участников курса, продолжая оценку системы и документируя извлеченные уроки, чтобы были разработаны методы для момента, когда система будет полностью использована осенью.
Будущие инструкторы прибывают из полка Скараборг (P4), полка Норрботтен (I19) и полка Южного Сконе (P7) и Markstridsskolan.
Другими словами, это пять механических батальонов Вооруженных сил, в которые будут поставлены GRKPBV 90: 41-й и 42-й на P4, 191-й и 192-й на I19 и 72-й на P7.
До настоящего времени четыре так называемых досерийных установок - предназначенные для обучения, методических испытаний и проверки - покинули производителя. Первые обычные установки будут доставлены на P4 после лета, а оставшиеся GRKPBV 90 будут доставлены постепенно в течение 2019 и 2020 годов, когда система начнет функционировать.
Справка:

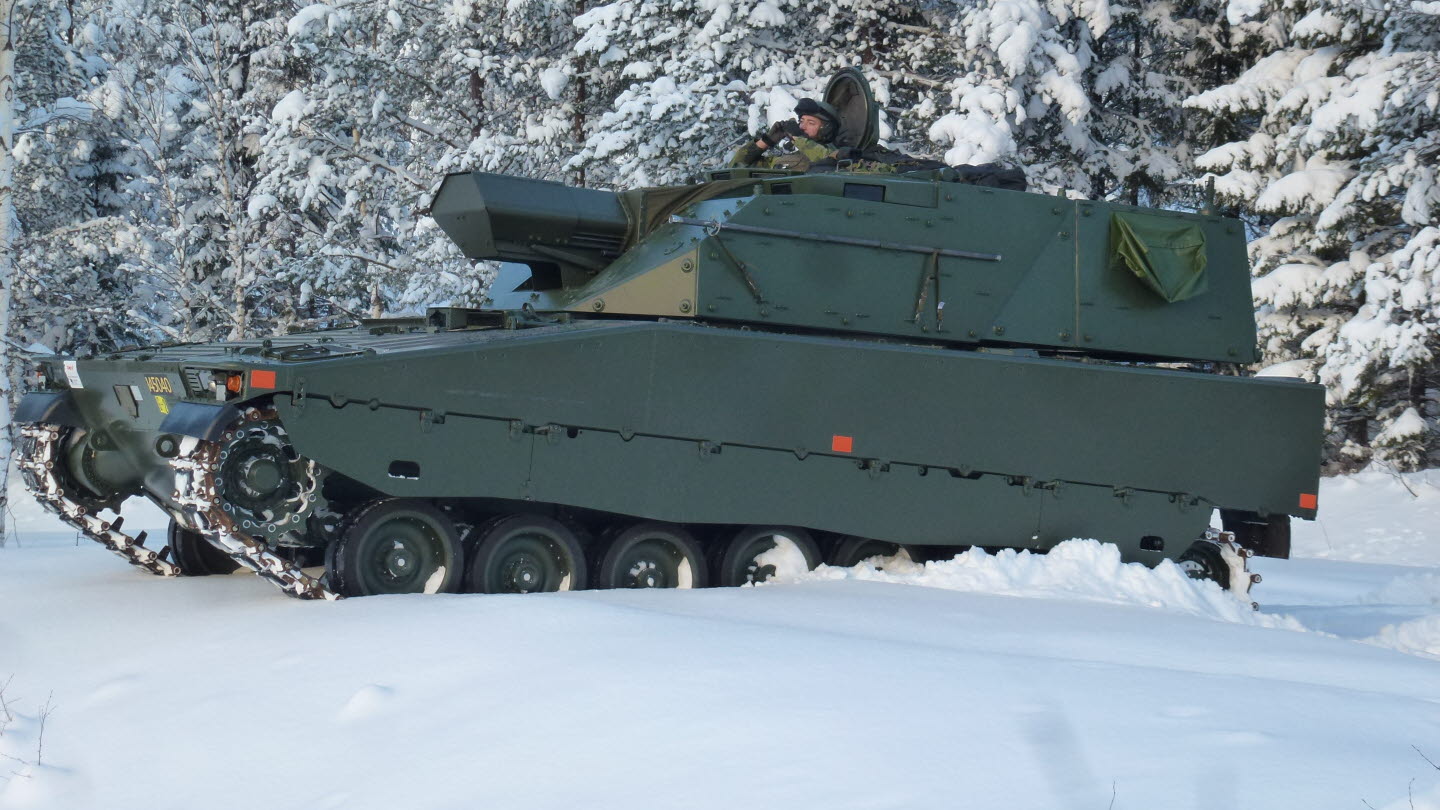

120-мм самоходный миномет Grkpbv90
"Двустволка"
Шасси боевой машины пехоты CV90
Для стрельбы используются обычные 120-мм мины с дальностью стрельбы до 9 км.
Боеукладка из 50 мин находится в задней части башни, подача ручная, возможно наличие дополнительной боеукладки в корпусе машины. Экипаж четыре человека - командир, механик-водитель и два заряжающих. Расчет при стрельбе находится в боевом отделении в стоячем положении в полный рост.
Минометы размещены во вращающейся стальной броневой башне, причем вращение башни осуществляется только ручным приводом.

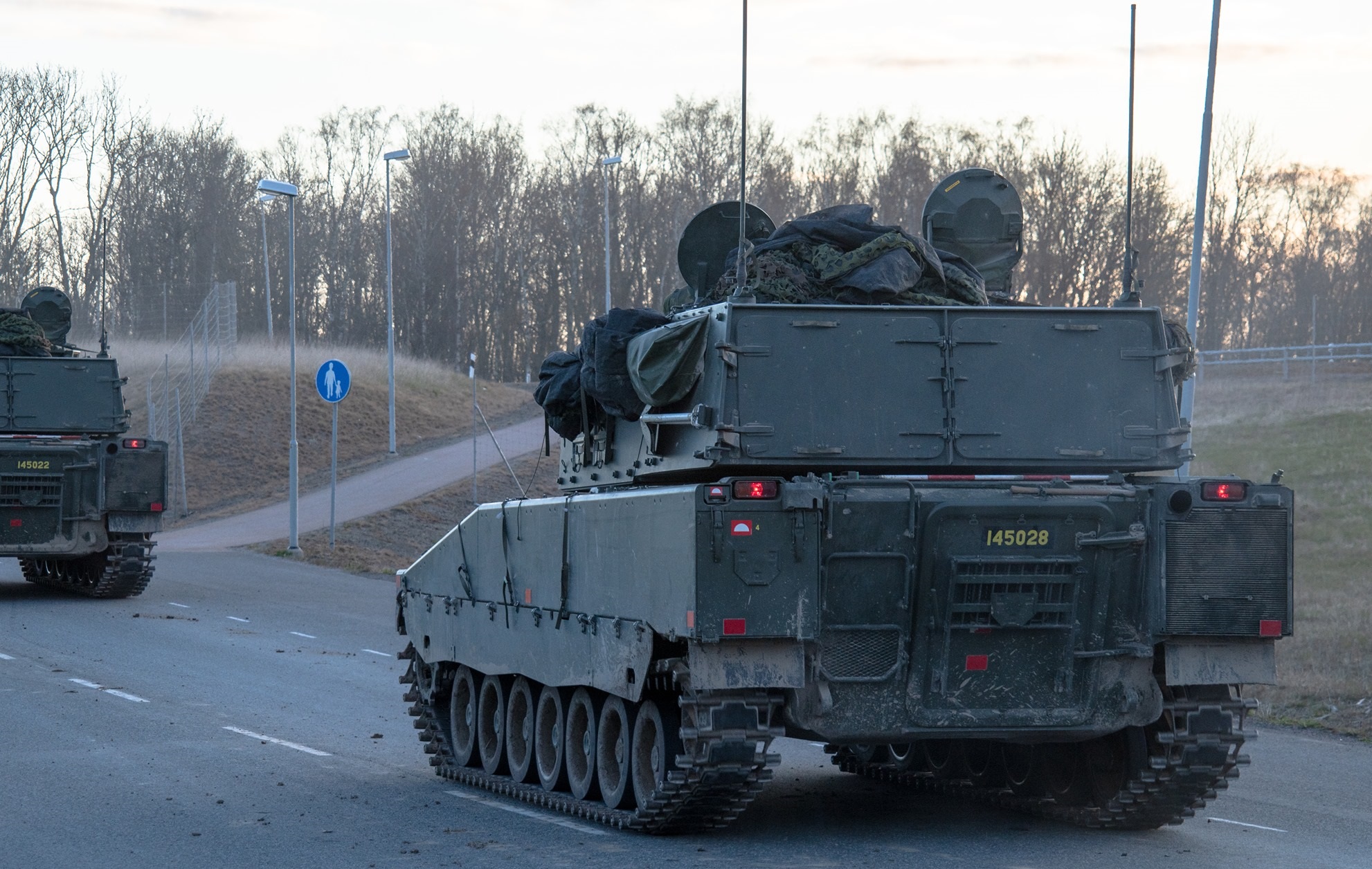

В настояее время установки поступают на вооружение. На снимках ниже минометы возвращаются в часть после учений весной этого года. Бронетанковый полк Р-4 в Скараборге.
