О будущем игровых компьютеров. Прохладительное.

Мы уже рассматривали в первой части, что миниатюризация графических процессоров, а также снижение их энергопотребления позволяет делать одноплатные графические embedded системы, достаточные для игрового бизнеса. При некотором компромиссе, конечно. Что если компромисс невозможен и нужен именно performance? И как этот перфоманс охлаждать.

Когда компромисс невозможен и одноплатная система не справляется с запросами, мы возвращаемся к стандартной двухплатной (материнская и графическая платы) компоновке. Но тут есть весомые нюансы. Охлаждение. О нём и поговорим.

Всё компьютерное производство, с самого начала совершает одну и ту же компоновочную ошибку. Сначала мы делаем коробку. Потом в эту коробку помещаем нагревательные устройства сравнимые с хорошим паяльником и затем ставим задачу их охлаждать. Мы лепим на них кучу вентиляторов, потом внезапно оказывается, что вентиляторы не спасают и нагретый воздух внутри коробки не даёт нормально работать нашим паяльникам. Мы ставим вентиляторы и на саму коробку. Придумываем специалистов по компьютерному охлаждению, которые высчитывают, как правильно поставить эти вентиляторы, чтобы spice must flow.

Чтобы никто не за подозрил у нас идиотизм, мы вешаем на эти вентиляторы цветные огоньки и говорим что это модно и кульно.

Это всё равно не спасает и мы, памятуя об ещё одной печке - ДВС, лепим на наши паяльники уже водяные радиаторы. Которые тоже с огоньками, иначе весь идиотизм ситуации вылезет наружу.

В чём, спросите, идиотизм? В том, что проблема изначально создана нами же самими, когда мы всё пытаемся окоробить.

Коробка компьютеру, в том виде, в котором она есть сейчас, не нужна в принципе. Во-первых, он прекрасно работает и без неё.

Но тут вентиляторы ещё есть. А если всё хорошенько посчитать, то можно обойтись и без них.

К примеру, есть такой процессорный кулер, как Alpine 12 Passive. 557 грамм анодированного алюминия, рассчитанный на 47 ватт TDP. Немаленький такой. И весьма весомый.

Есть более изысканное изделие, Nofan CR-80EH, рассчитанный уже на 80 ватт.
Он очень большой, зато и красивый. Моя жена шутит, что он что-то среднее между андроидным коллайдером и ядерным реактором. При сравнимой цене, уже почти не шутя добавляю я. Поэтому, мы пока его оставим в покое.

То есть мы можем пассивно охладить практически любой игровой процессор. Остаётся видео. Тут надо иметь кулер уже на 200-250 ватт. И тут мы поменяем подход. Как говорил герой одного фильма, "кто нам мешает, тот и поможет".

Корпус, наша пресловутая коробка, сам будет пассивным охладителем, но не так быстро.

Во первых, предположим, что если 557 грамм алюминия достаточно для охлаждения 47 ватт, то, чисто теоретически, алюминиевый кулер весом  250/47*0.557 = 3кг будет достаточен для пассивного охлаждения видео.

Но и это ещё не все. Во вторых, мы разнесём оба кулера в разные стороны. То есть, используя кабель райзера или жёсткий переходник, мы выносим видео на другую сторону вертикально стоящей материнской платы. Другими словами, центральный процессор греет влево, видео греет вправо.

Это не новая идея, хитом прошедшего года стал корпус от немецкого Раижинтека, реализующий именно эту концепцию.

Причем, что характерно, корпус уже не имеет герметичных стенок и боковые стёкла крепятся к корпусу с солидной щелью. А можно вообще не крепить. То есть процесс осознания идёт. Но не так быстро.

Следующим шагом будет жёсткое термическое соединения корпуса с тепловыводящими элементами компьютера. Причём корпус будет как раз литым алюминиевым и сам будет работать охладителем.

Как это сделать - очень просто даже сейчас. Берём китайский литой корпус. Два. И соединяем вот таким образом.

Вес одного корпуса - почти 2.5 кг алюминия. Вместе около 5 кг. Готовый пассивный кулер. Наша задача только термически соединить центральный процессор и графический с корпусом. Задача вполне посильная среднему механику или инженеру.

Нужно выбрать mini-itx совместимую видеокарту (была выбрана GTX 1060 MSI 3Gb), снять с неё боковую стойку, напечатать на 3D принтере новую заглушку с отверстиями под выходы видео, вставить её в корпус с одной стороны и материнскую плату с другой.

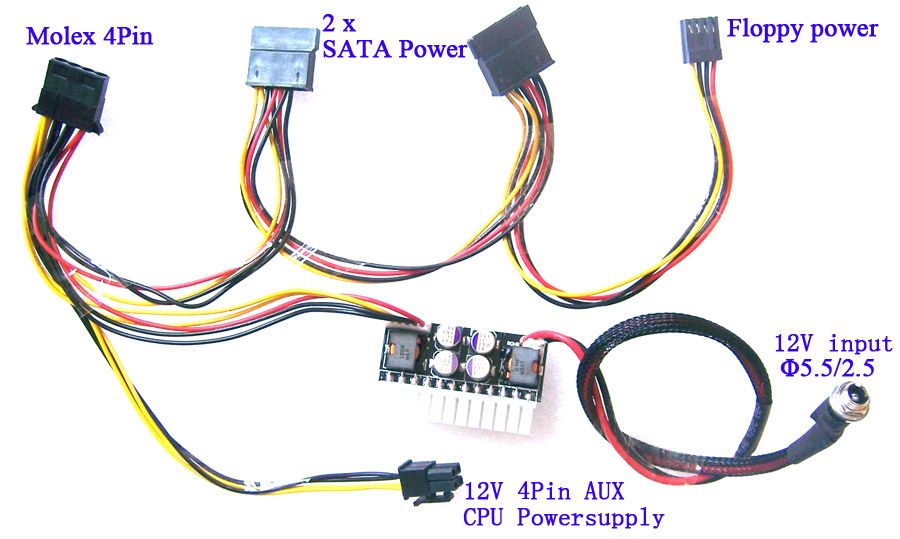

Блок питания внешний, 250 ватт или больше на 12V, которые входят в корпус через вот такое устройство.

На питание видео одевается переходник с SATA кабеля питания. И всё работает. Пока тестировалось с вентилятором на видео, не всё сразу. На Shadow of Tomb Raider high 1080 греется всё до 70С, да, но работает. И это безо всяких супер ухищрений. В супер компактном корпусе на стандартных комплектующих, без особых (парочка была с кабелем) танцев с бубном.

Но и это ещё не всё. Недавно вышла GTX 1650 low profile. Так я вам расскажу секрет - она влазит в такой корпус вместе с U1 flex блоком питания. То есть, избавляемся и от внешнего блока питания.

Это всё самоделки. Они работают, но идеи летают в воздухе. Реализация идеи использования массивного корпуса в виде охладителя на индустриальном уровне - просто дело времени.

Ведь это даёт массу преимуществ: в компьютере вообще нет вращающихся деталей. Шум от него равен нулю. Вместе с производительностью достигается компактность. И главное - решается вопрос застарелого идиотизма конструкции стандартного корпуса. Ну и алюминиевому производству подъём, Дерипаске на заметку :)

В общем одни плюшки. Эльфы будут в восторге. Но даже и без эльфов, интересная техническая задача, вполне можно решить. Поднять литьё таких корпусов, или дёшево привезти из Китая - они там по 25 у.е. можно даже бизнес сделать. Если делать, конечно.

Вот, собственно мы и рассмотрели одно из возможных направлений развития компьютерного дизайна. Старый tower уходит в прошлое, так же как ушли туда огромные ящики IBM 360, ПК Искра и т.д. Я в этом полностью уверен. А что приёдёт - решают не где-то там, а и мы с вами тоже.  И не когда-то, а прямо сейчас.

Кто знает, возможно идеи этой статьи кому-то дадут новый импульс. Поглядим.

Всех нам благ.
