Несколько дней играюсь забавной игрушкой, - "векторный анализатор".
Железка, в принципе, широко известная, хотя мне ранее не попадалась.
Конечно, сам то я "зубы затачивал" на спектроанализатор со следящим генератором. Но это штука дорогая и для нечастого использования слишком избыточная, да и совсем не то.
А вот "На́новна"(по отчеству) , - хотя и звучит чересчур уважительно для мелкой шушлайки размером с пачку сигарет, - но, думаю, для тех у кого есть паяльник, - такая вполне "имеет место быть" дома, как и обычный тестер.
(Еще не так давно функционал подобного устройства занимал несколько блоков и весил килограмм под шестьдесят. Да, там "доказательная метрология". Но, пардоньте... - "пачка сигарет, включая аккумулятор". )
Метрологические характеристики конечно неизвестны, но по крайней мере эталонные сопротивления ("0 Ом", "50 Ом", "бесконечность", идут в комплекте) она должна отлавливать хорошо, так как по этим эталонам она калибруется. Что там "между ними", конечно, одному только китайскому богу известно, но графики гладкие и вполне правдоподобные. Впрочем, даже если децибельная шкала и имеет какие-то погрешности, для поиска и настройки резонансов это не имеет практического значения.

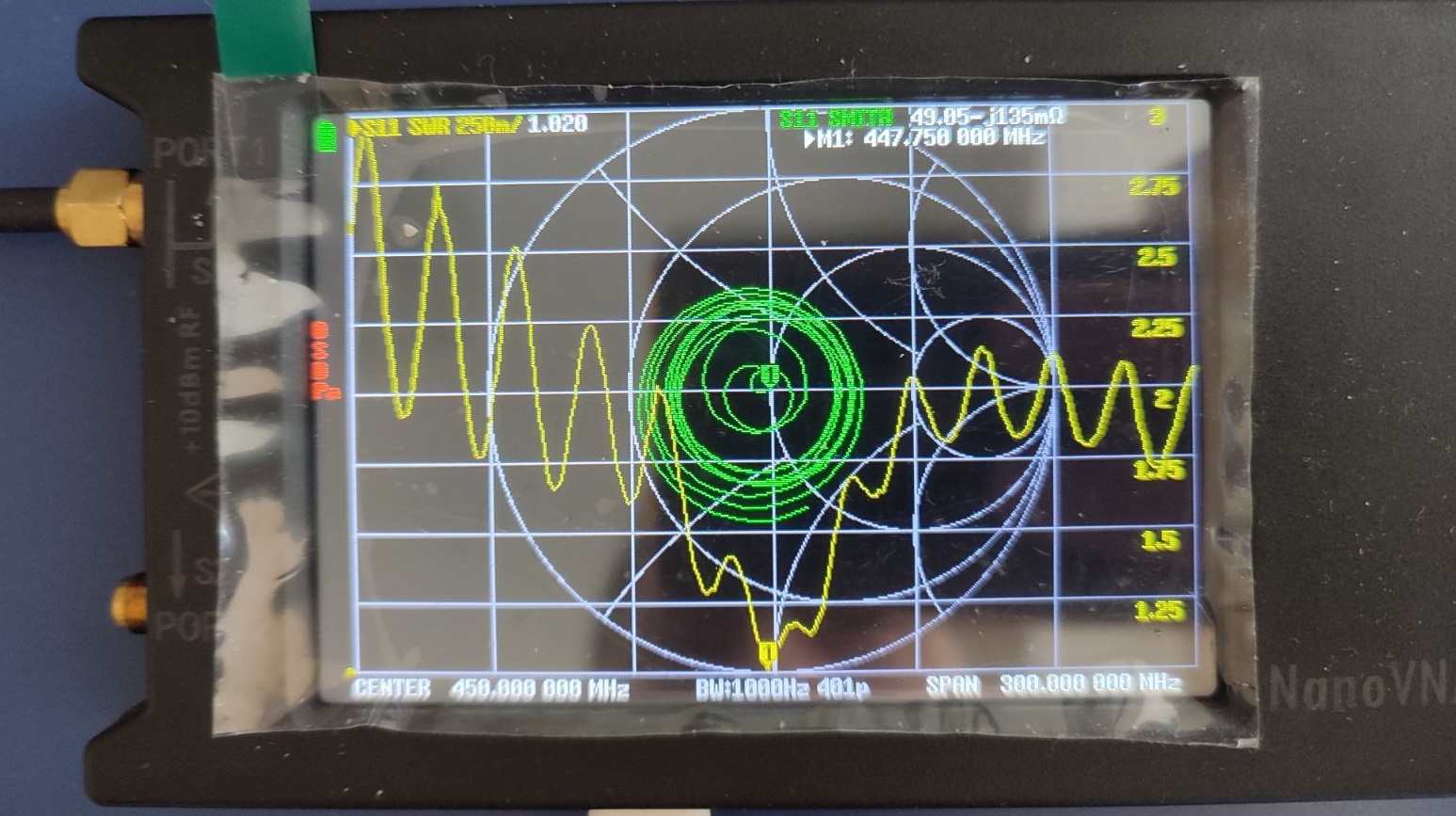

Вот так выглядит в "На́новне" КСВ = 1,013 настроенной антенны 5/8 λ с согласующей катушкой из толстого посеребренного провода в полосе 300 мегагерц. Резонанс антенны настроен на 450 Мгц. (Ну, почти. 447,500 )
(КСВ - "Коэффициент Стоячей Волны" нарисован желтым, показывает степень согласованности антенны с источником. Или другими словами - "вся ли волна улетает в антенну и (или) сколько отражается обратно". )

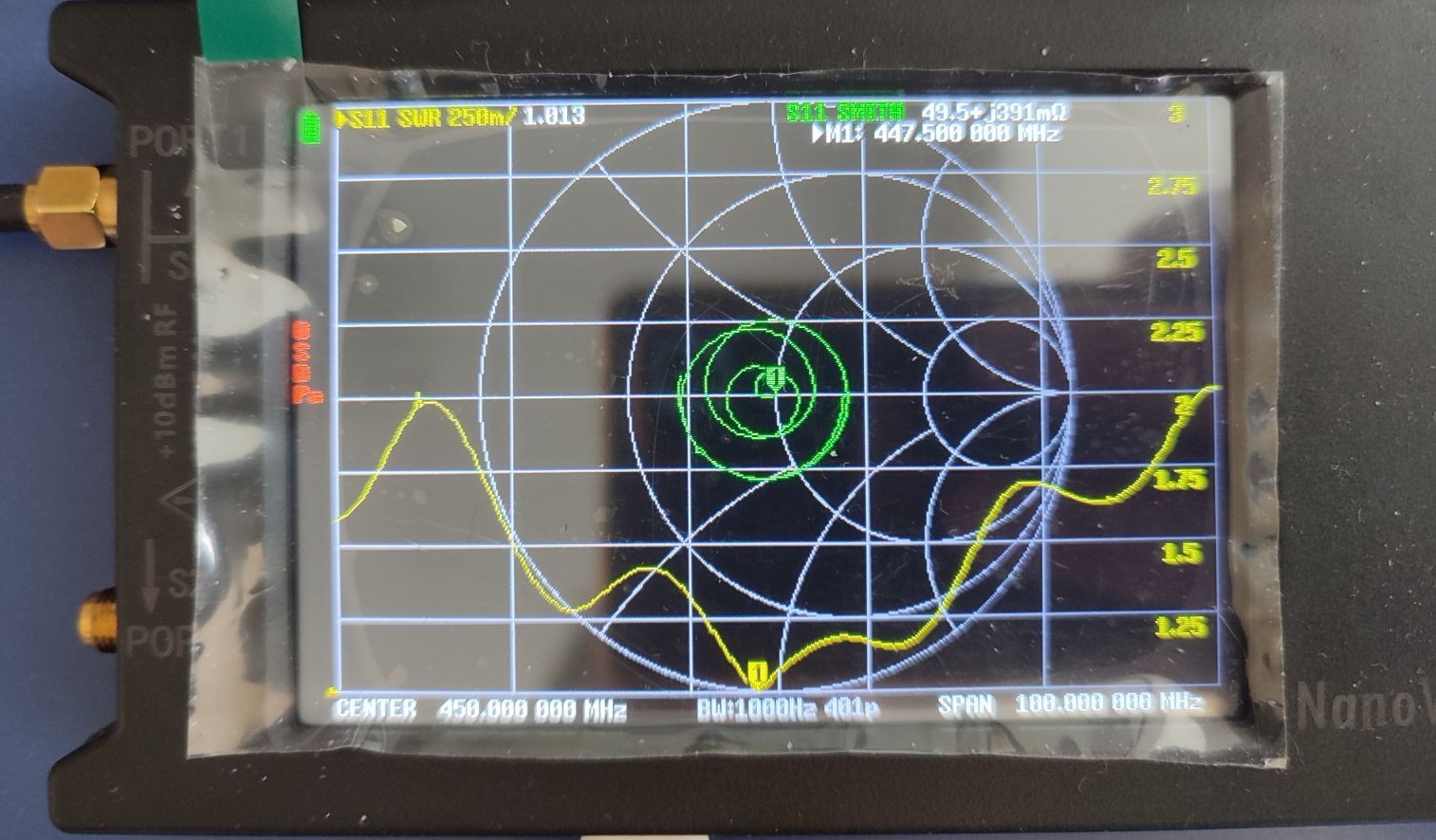

А во так выглядит она же, в полосе 100 МГц. На диаграмме Смита (кружки зеленым) хорошо видны "реактивности", чтобы понимать в каком направлении "копать" для настройки антенны на конкретную частоту.
Верхняя половина экрана "индуктивная" (нужно укорачивать антенну) нижняя емкостная (нужно удлиннять). Подробных руководств в интернете полно.
В то же время "железка" может играть и в "узкополосные измерения"

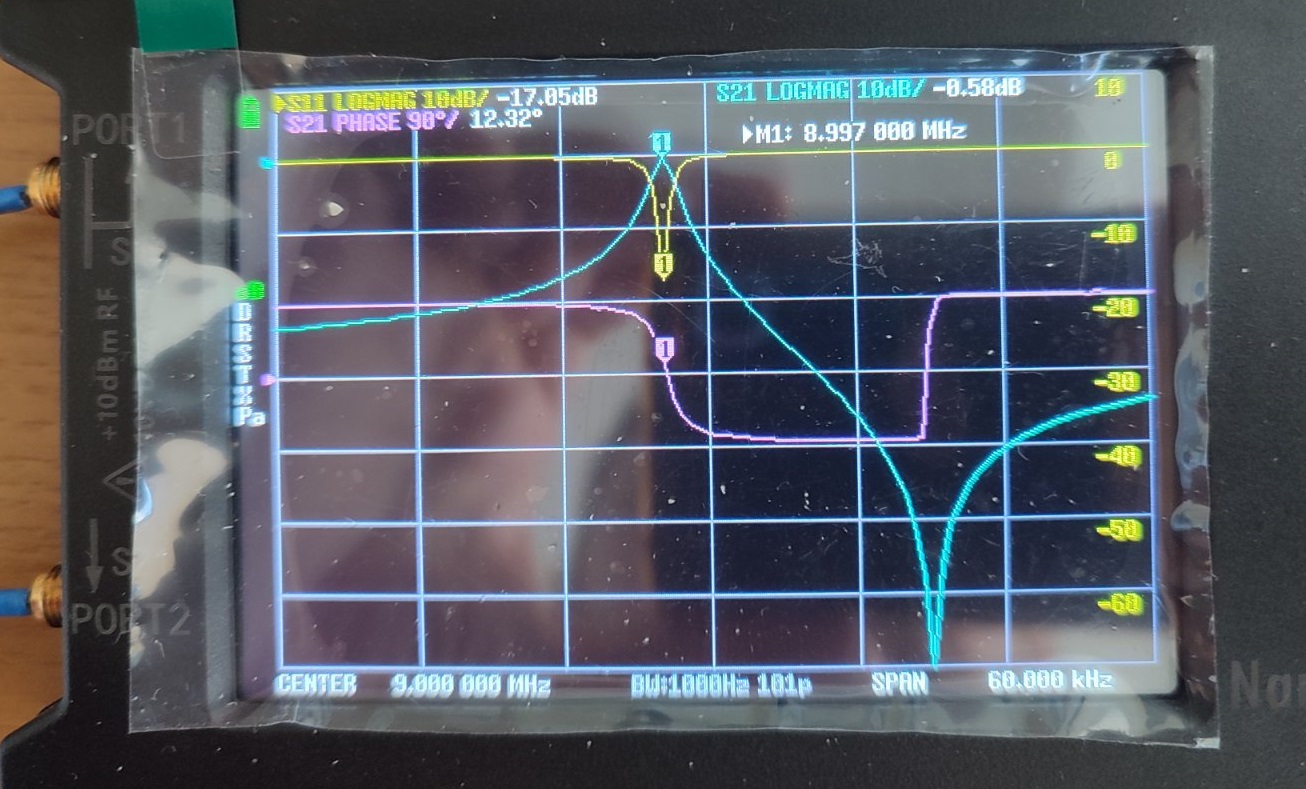

Вот 9 мегагерцовый кварц, разложен по всем потрохам. На "отражение", "просвет" и "фазы". Виден последовательный и параллельный резонансы. Можно рассматривать с шагом вплоть до 1 Гц. Ну разве не круто?
Если кому-то нужно сделать себе выборку одинаковых кварцев на однополосный фильтр, - вполне годится. Ошибка в единицы-десятки герц возможна лишь в абсолютных значениях частоты из-за неточностей внутреннего TCXO генератора, но откалибровать его можно прямо из меню. Вопрос лишь в "эталоне" частоты.

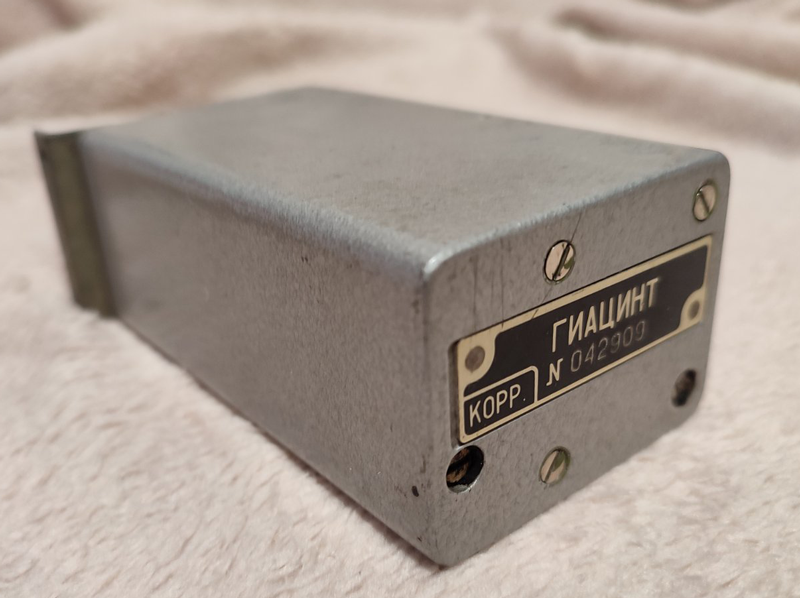

Может, когда-нибудь руки дойдут пустить в дело, спасенный от вандалов термостатированный "Гиацинт". Хотя "портативность" при этом сильно пострадает.
Единственное "но", - обратите внимание. Узкополосные измерения хорошо реализованы на старых "балалайках". Но их полоса обычно простирается до ~1,5 Гигагерц, что для множества применений более чем достаточно. Хотя для Вай-Фай роутеров и т.п. этого не хватит.
"Более новые" версии измеряют где-то до 6 ГГц, но с узкополосными измерениями у них проблемы или их вообще нет.
