Популярный гаджет с Алиэкспресс который может убить своего владельца

Я инженер‑электронщик с большим стажем и, как и многие, часто пользуюсь различными электронными устройствами, купленными на Алиэкспресс. Обычно самое худшее что можешь ожидать от таких покупок, это то, что они либо не будут работать, либо быстро сломаются. Однако реальный опыт показал что все может быть намного серьезнее. Как я убедился, некачественный гаджет может стать причиной значительного материального ущерба или даже смерти человека.

А теперь расскажу подробнее.

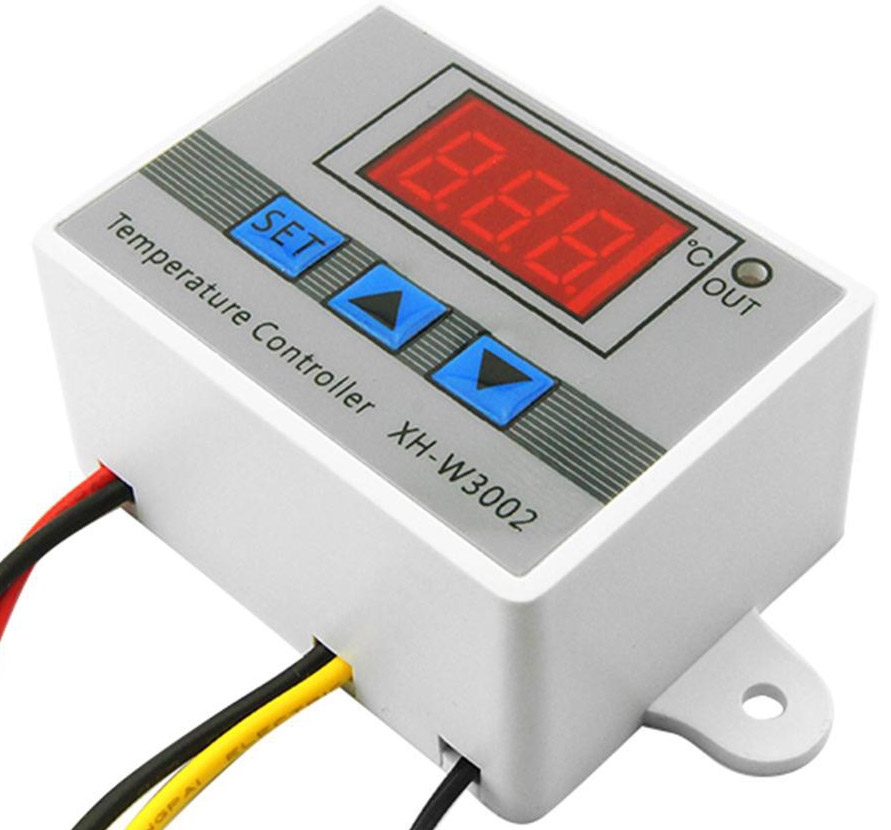

На Алиэкспресс продается гаджет - микропроцессорный терморегулятор W3001/W3002. Прибор имеет небольшие размеры, умеренную цену и обладает весьма широкой функциональностью – он может регулировать температуру, как различных нагревателей, так и работать в системах охлаждения. По этим причинам он имеет значительную популярность и продается в больших объемах.

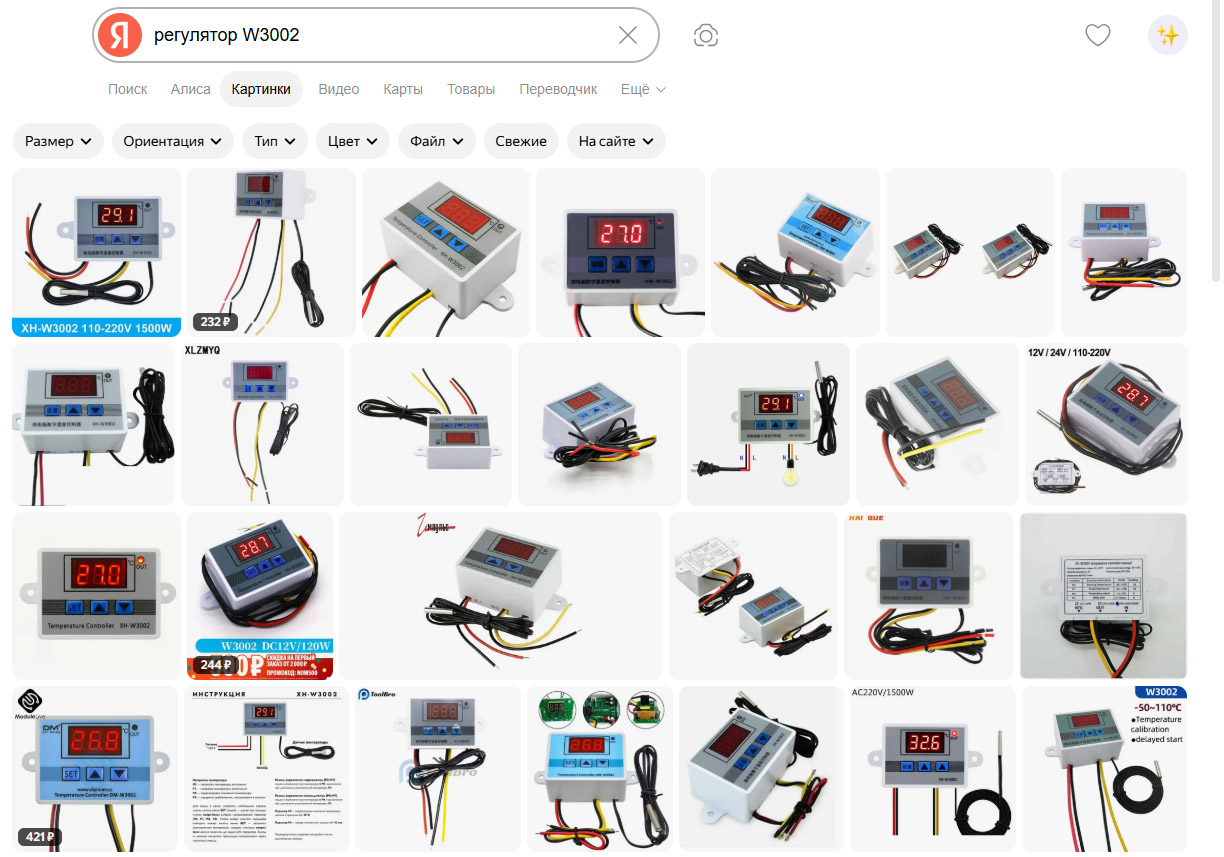

В популярности данного устройства можно убедиться просто набрав в поисковике слова «регулятор W3002» и вы увидите огромное количество предложений от разных поставщиков:

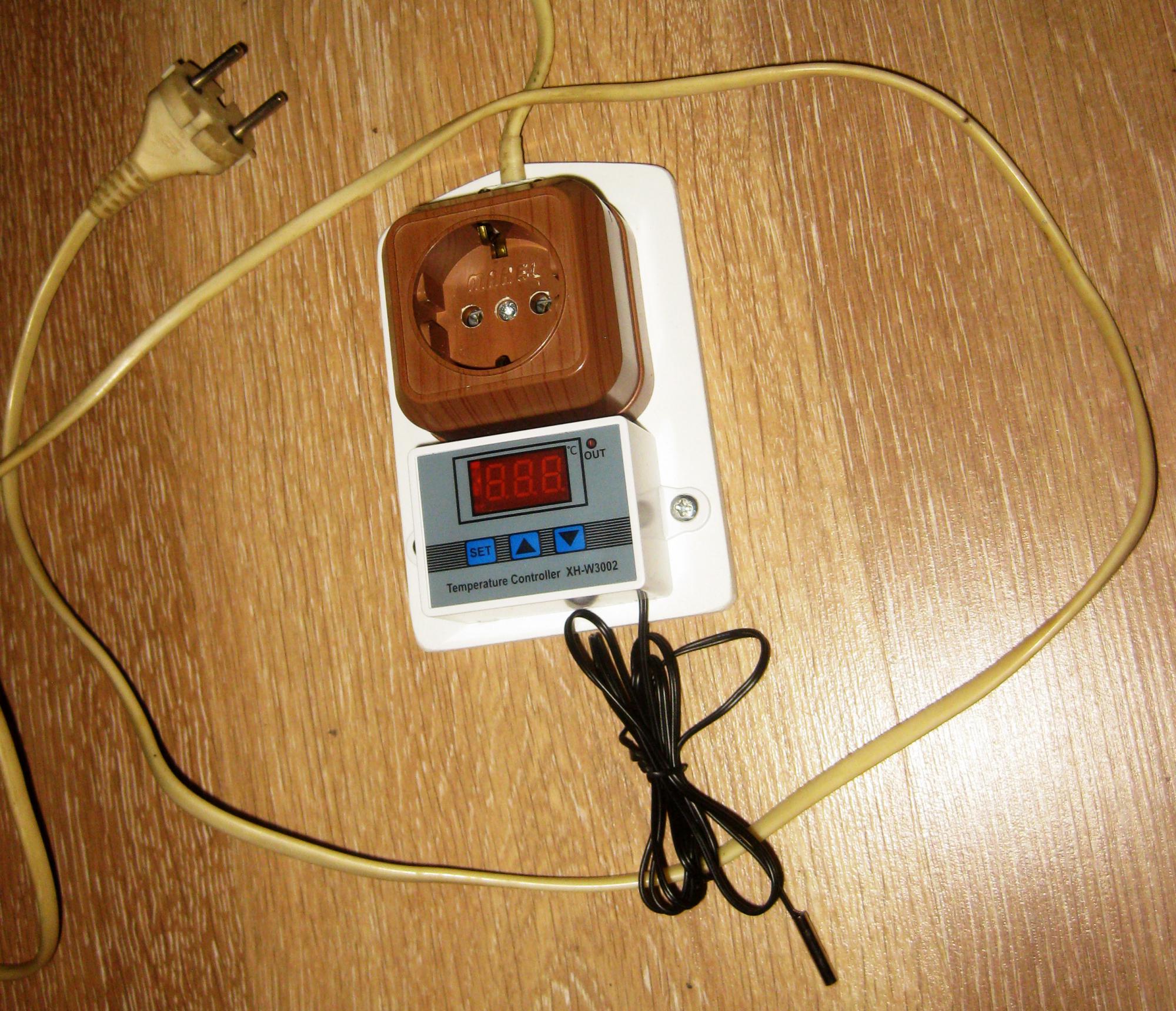

До недавних пор я также был активным пользователем таких устройств. Я живу в деревенском деревянном доме с отоплением электрообогревателями. Эти обогреватели я подключал через такие регуляторы. На фотографии ниже видна одна из конструкций, на основе терморегулятора W3002, которые я использую. Она является одновременно удлинителем и терморегулятором.

Несколько лет я комфортно пользовался такими устройствами не подозревая какую опасность они представляют. Они исправно поддерживали заданную комфортную температуру в комнатах, включая и выключая нагреватели по мере достижения нужной температуры. Часто они работали в круглосуточном режиме.

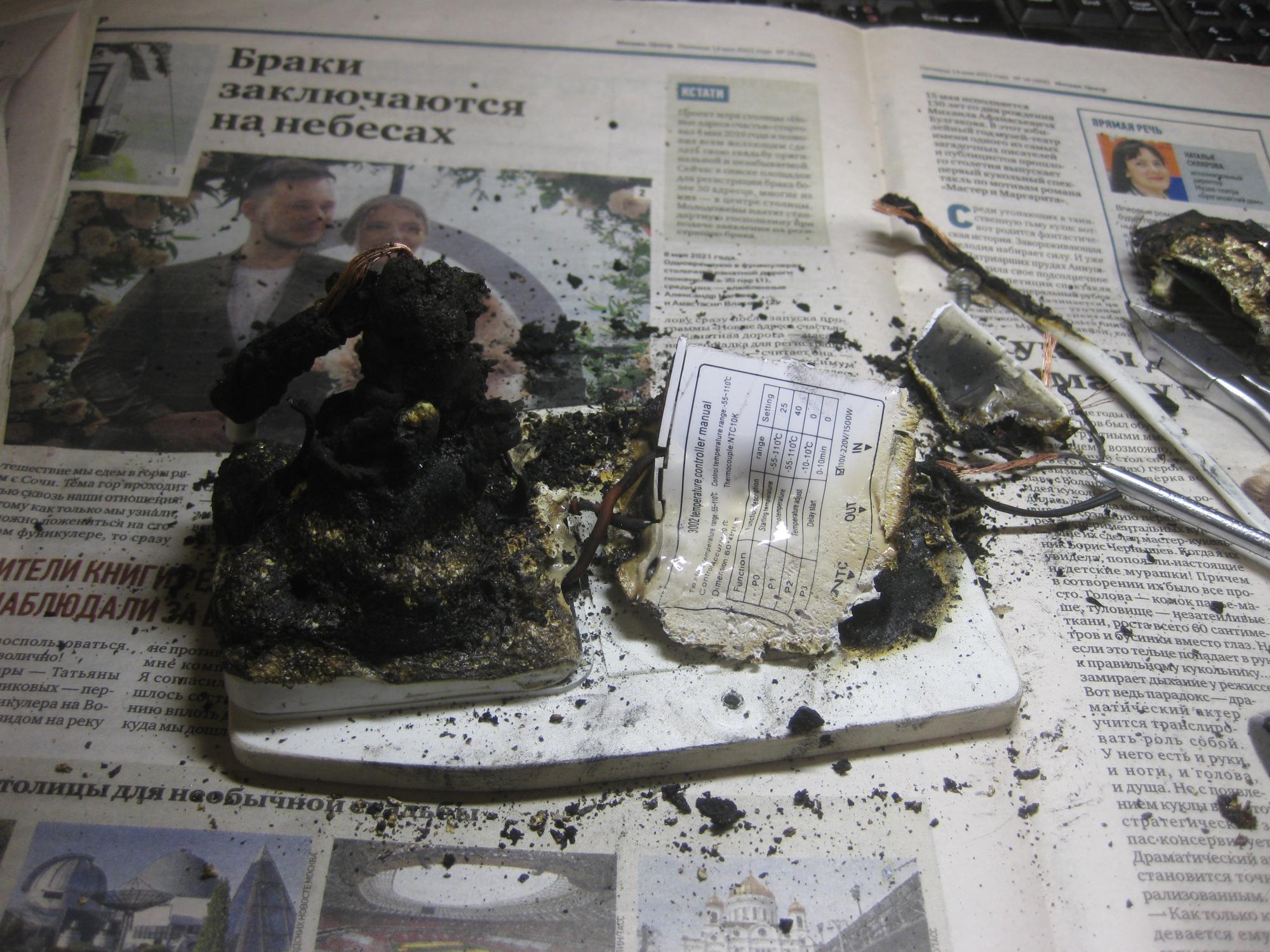

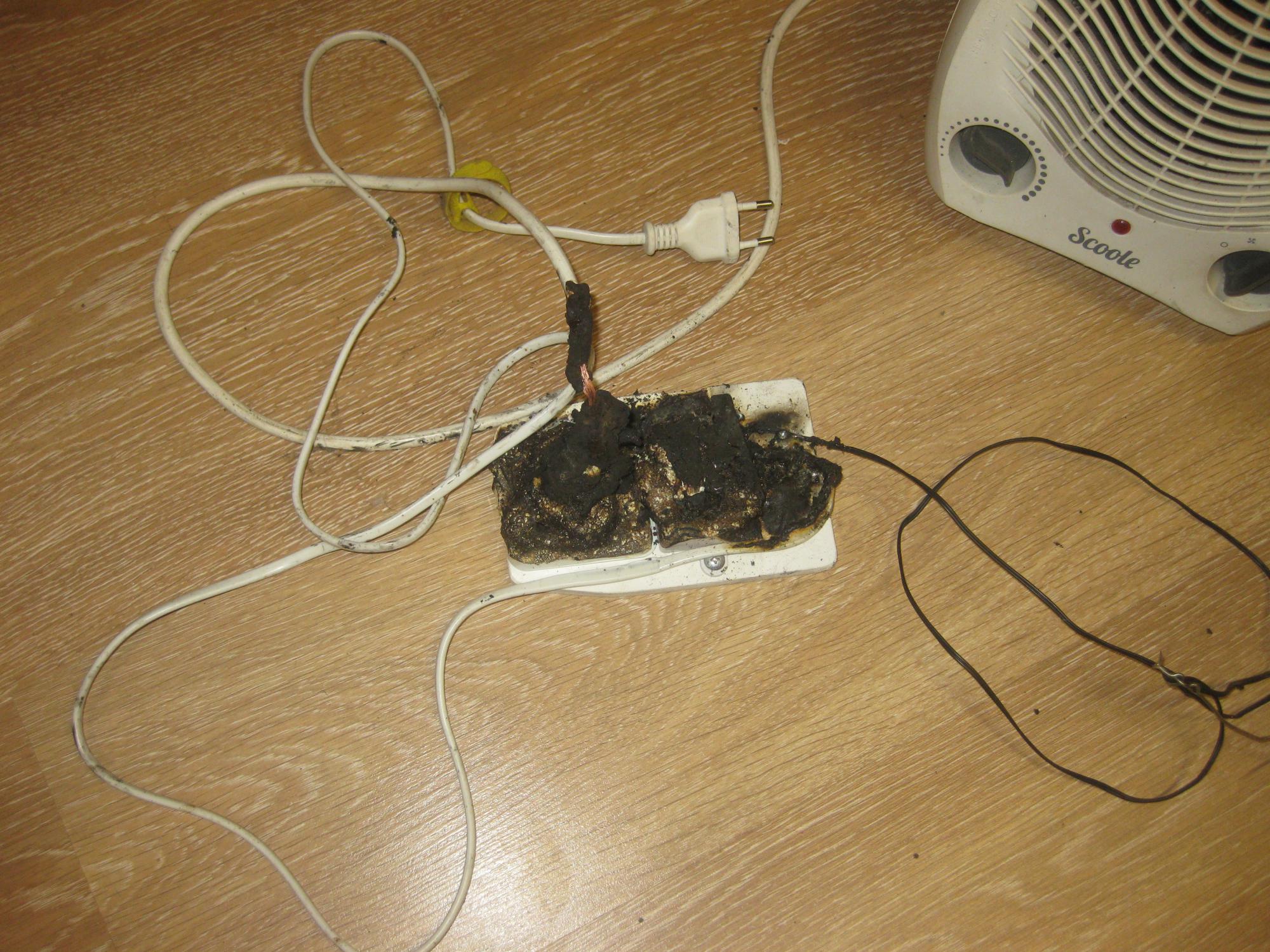

Но в одно весеннее утро, когда я завтракал у себя на кухне, из спальной комнаты, в которой стоял один из таких регуляторов, раздался хлопок. Я поспешил туда посмотреть что случилось и чуть не задохнулся от волны едкого дыма. Посреди комнаты полыхало пламя, высотою до полуметра - это горел регулятор температуры. Следующие 1-2 минуты у мня ушли на то, чтобы метнуться к электрощитку и отключить электричество, затем налить кружку воды и залить начинающийся пожар. Но за это короткое время конструкция с регулятором температуры превратилась в бесформенный обгорелый комок. Вся комната оказалась наполнена едким дымом, в котором было невозможно дышать, и хлопьями сажи. Во что превратилась конструкция с китайским терморегулятором можно видеть на снимке ниже.

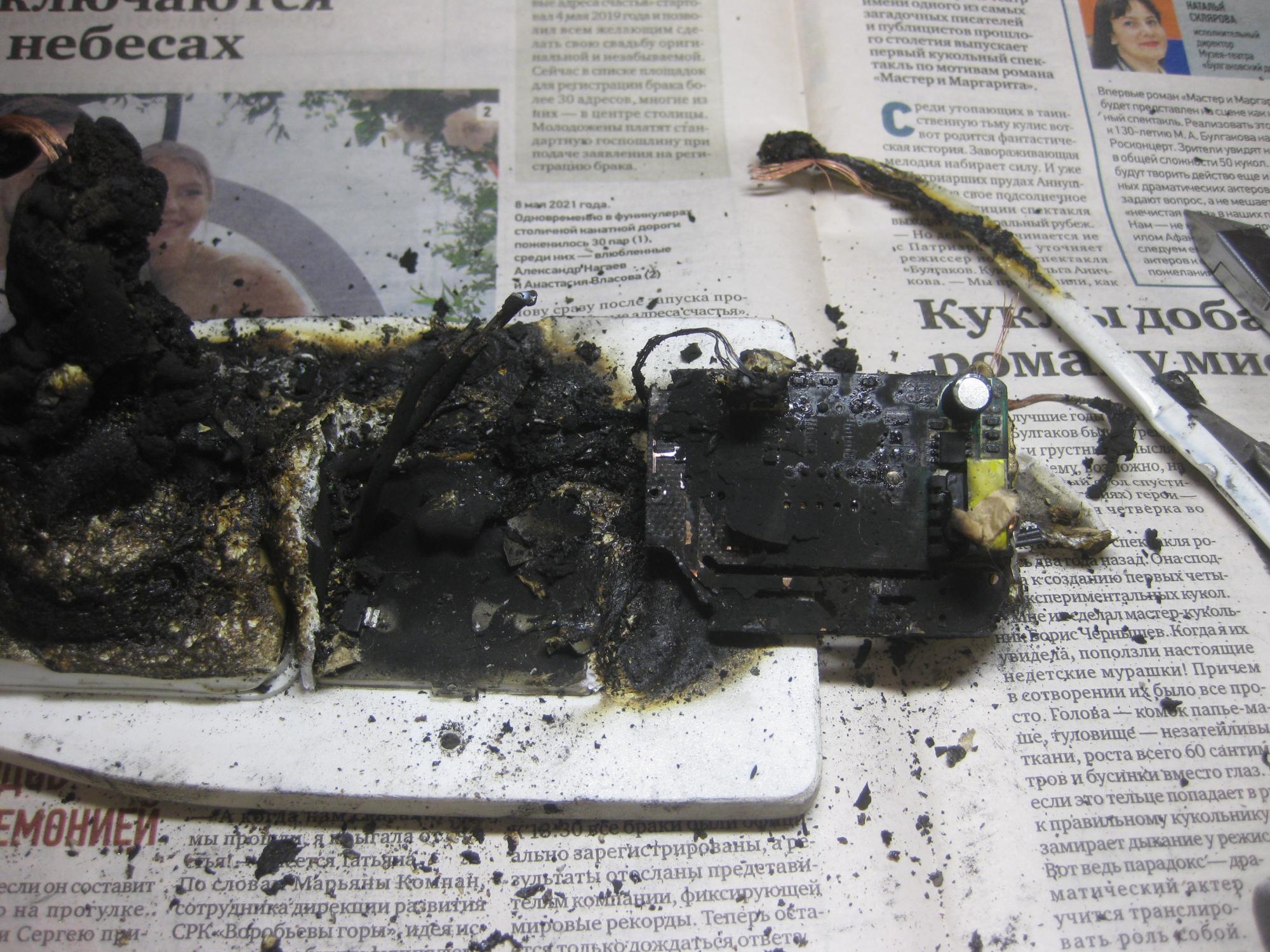

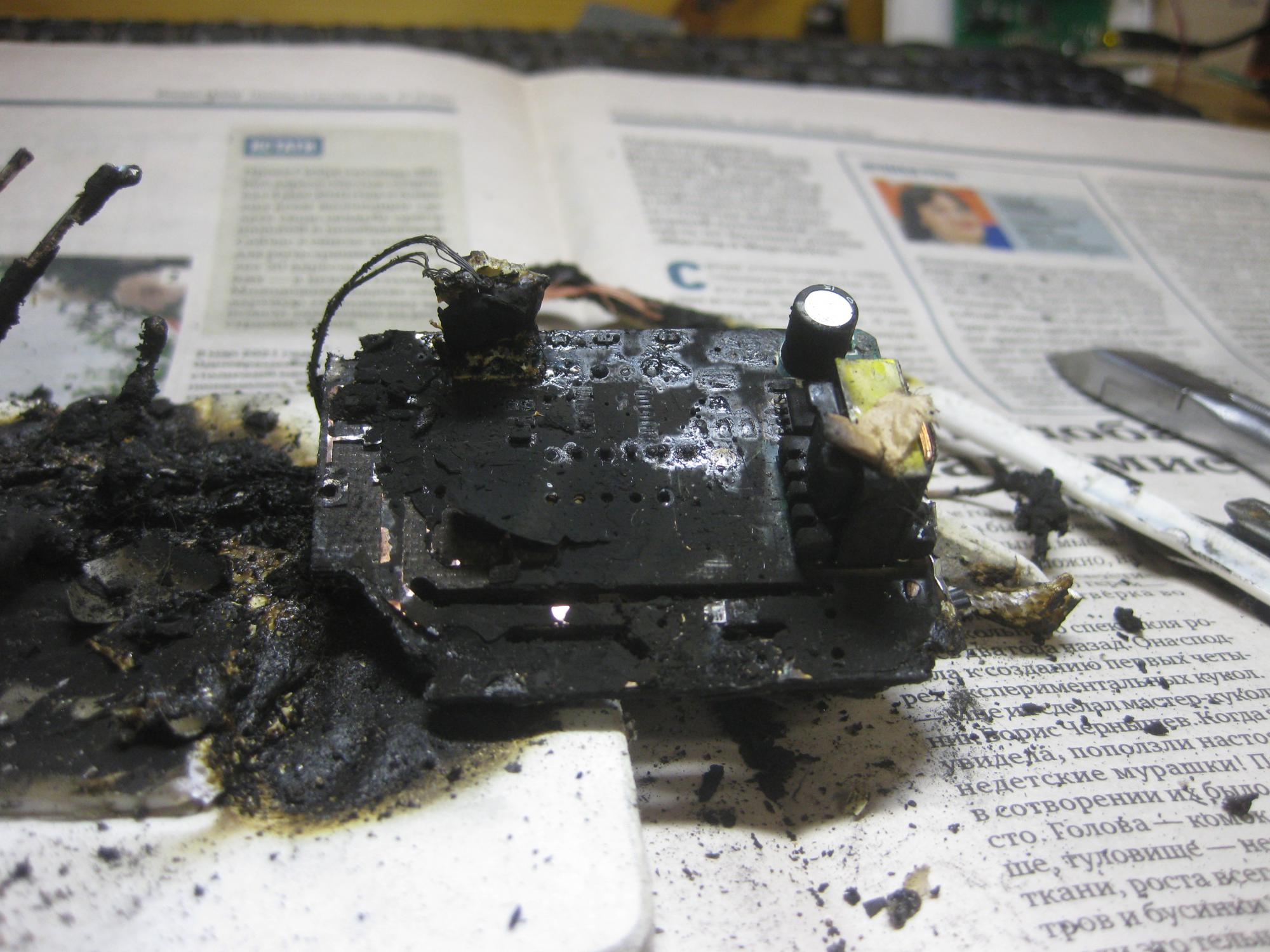

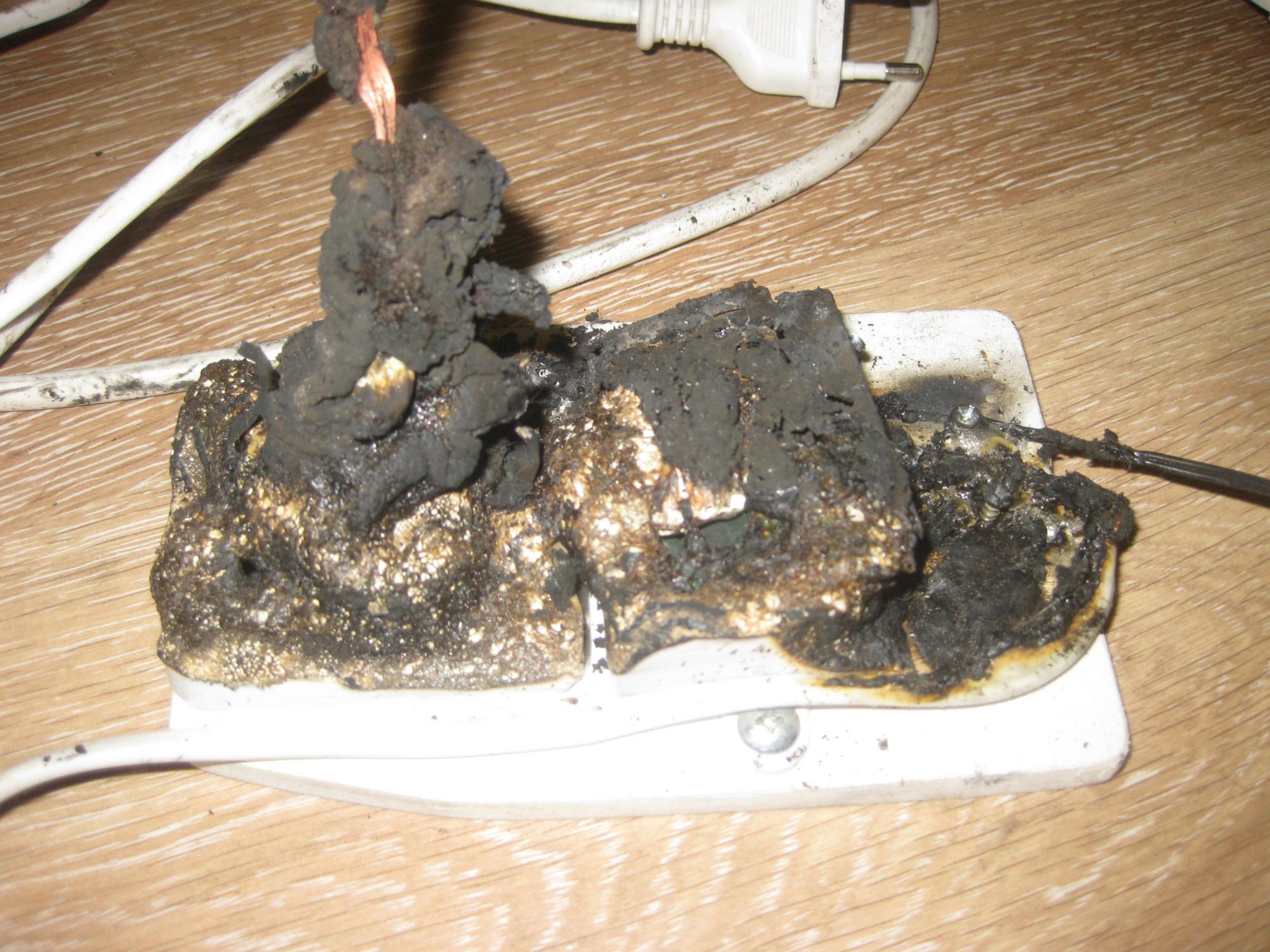

                                             Вот более крупный вид.

Узнать в этом обгорелом комке металла и пластмассы конструкцию с первой фотографии весьма затруднительно. При этом, удивительно, но белое пластиковое основание почти не пострадало.

Что же произошло и привело к таким последствиям? Ведь это счастливый случай для меня, что происшествие произошло в утреннее время в моем присутствии. Если бы авария произошла ночью, то я имел бы все шансы просто не проснуться и сгореть заживо, задохнувшись ядовитыми выделениями от горевшей пластмассы. А если бы происшествие произошло чуть позже, когда я ушел на улицу, то я вернулся бы только к своему полыхающему дому.

Анализ причин происшествия.

Естественно, что после такого происшествия я немедленно изъял из пользования все подобные терморегуляторы. Но чтобы исключить возможность повторения подобных происшествий необходимо было разобраться в его причинах. Ведь, если не понять причину, то невозможно принять эффективные меры по исключению подобных событий в дальнейшем.

Для этого пришлось поработать техническим патологоанатомом.

Внимательный осмотр обгоревших обломков показал что все провода, не попавшие в зону горения не имеют повреждений и следов оплавления, что говорит о том, что происшествие не связано с коротким замыканием или перегрузкой регулятора.

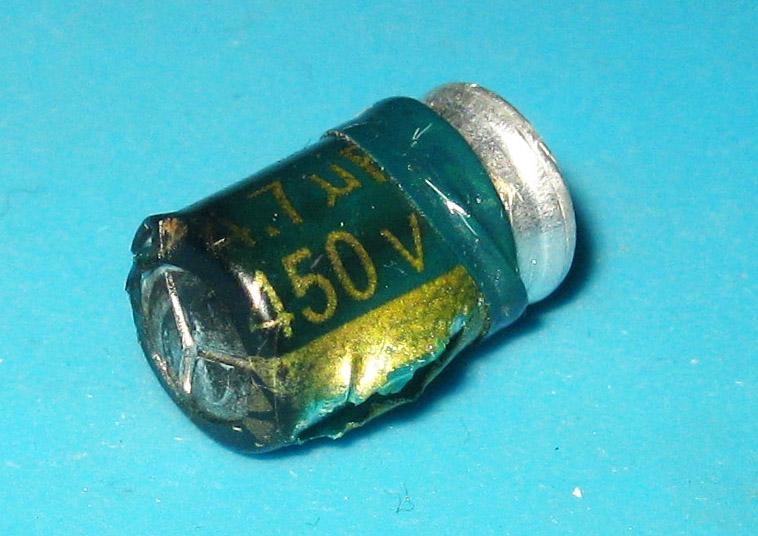

Далее я собрал и изучил все обломки. Среди них нашлась и вот такая деталь.

Это корпус от высоковольтного электролитического конденсатора из блока питания слаботочной части регулятора температуры. Судя по всему, авария началась именно с этого конденсатора - он вышел из строя, в нем закипел электролит и его корпус выстрелил с хлопком, который я и услышал сидя на кухне.

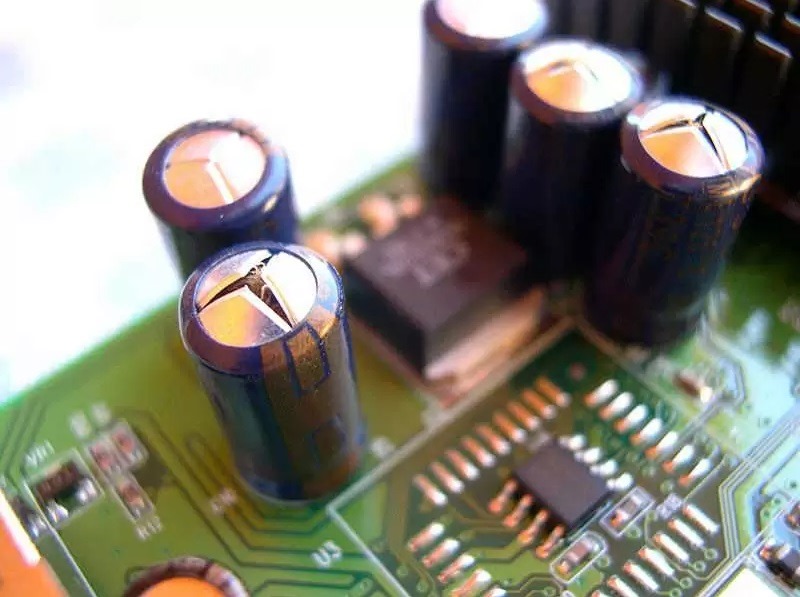

Отказы таких конденсаторов не являются чем-то исключительным и редким. Поэтому производители, зная это, делают специальные насечки в верхней части конденсаторов чтобы при закипании электролита верхняя крышка «открылась» и безопасно сбросила давление в корпусе. Ниже, для примера, показана фотография из электронного блока в котором случился такой отказ и подобная защита сработала не допустив дальнейшего развития аварии.

Если бы в китайском конденсаторе все было бы сделано правильно, то он бы «открылся», и на этом развитие аварии закончилось бы.

Но защита не сработала, у конденсатора снесло корпус, и это привело к его разрушению, открытому короткому замыканию между обкладками и вспышке. И опять, если бы в терморегуляторе был предохранитель, то он бы перегорел, и на этом этапе развитие аварии прекратилось бы. Но смотрите фотографии, предохранителя там нет!

И это второй «косяк» китайцев, но как оказалось, не самый критический!

Самым опасным «косяком» китайцев оказалась пластмасса из которой сделан корпус регулятора. В электрооборудовании принято использовать пластмассы которые не горят или, по крайней мере, не поддерживают развития горения. Использование легкогорючих материалов является недопустимым!

Чтобы оценить горючесть пластмассы, из которой был сделан корпус китайского регулятора, я попробовал поджечь уцелевший кусочек его корпуса.

                                                Первая секунда эксперимента.

Результат был ошеломляющий! Пластмасса загорелась мгновенно. Хватило всего нескольких секунд, чтобы пластмасса заполыхала ярким пламенем издавая удушающий запах и пуская вверх струю жирной копоти, которая хлопьям разлеталась по всей комнате, оседая на окружающих предметах. Весь эксперимент длился около 10 секунд, но после него пришлось несколько часов проветривать и очищать кухню.

После этого стало понятно, почему не обгорело пластмассовое основание сборки, оно просто не успело – корпус китайского терморегулятора разгорелся настолько быстро, что основание, сделанное из обычной пластмассы, даже не успело начать гореть или плавиться. Это показывает насколько горючей и опасной является пластмасса из которой изготовлен корпус китайца!

                                                Восьмая секунда эксперимента.

Между первым и вторым снимком прошло всего 7 секунд. И после этого эксперимента картина происшествия стала полностью понятной и стала видна главная опасность китайского гаджета.

И после всех исследований стало возможно делать выводы.

Отвечу на вопрос: Насколько опасно использование таких регуляторов и действительно ли они могут представлять опасность для жизни и имущества пользователя?

Ответ: Да, эти регуляторы исключительно опасны и могут привести к значительному материальному ущербу и даже к смерти пользователя, так как они изготовлены из токсичной и крайне огнеопасной пластмассы, которая исключительно быстро, почти мгновенно, разгорается и горит с высокой температурой, выделяя крайне токсичные отравляющие вещества. Это может за считанные минуты привести к потере сознания и гибели людей, находящихся в помещении, где установлен такой регулятор. При этом в устройстве отсутствует какая либо защита или предохранитель.

Другой вопрос: Можно ли, несмотря на описанные проблемы, сравнительно безопасно использовать такие регуляторы, если альтернативных вариантов нет или они дороги?

Ответ: В принципе можно, если заменить пластмассовый корпус регулятора на другой, сделанный из негорючих материалов. Например, из стеклотекстолита или металла. Можно, также, напечатать новый корпус на 3D принтере.

Однако я, после пережитого стресса, предпочту держаться подальше от таких изделий.
