Почти полгода назад выкладывал последнюю статью (была еще одна технического характера) по теме. Сейчас для своих подписчиков выкладываю обзор о проделанной работе.
*****
А. Том третий: «Кунсткамера «Технологии кувалды».
В декабре 2024 года планировал в Томе начать наполнение новой Главы:
"...в новом году задуман проект пока с предварительным названием «Экспонаты Кунсткамеры». В рамках проекта планируется выкладывать описание «случаев», где выводы будут представлены сжато, а если позволит время, «экспонаты» станут переводится из указанной Главы (Приложения) в Главы основного содержания".
Конкретная реализация была начата: в рамках Приложения А "Экспонаты Кунсткамеры" набраны в двух разделах Параграфы:
а) Ловитель для Открывашки;
б) Пресс-форма для ручки.
Каждый Параграф заканчивается Частью: "Архив доработок", - они получились довольно интересными и, на мой взгляд, исключительно полезными...
*****
Б. Том второй: "Неоконченные хроники Технологии кувалды".
1. Состав Пособия.
Основная работа шла именно тут. На сегодня ситуация такова:

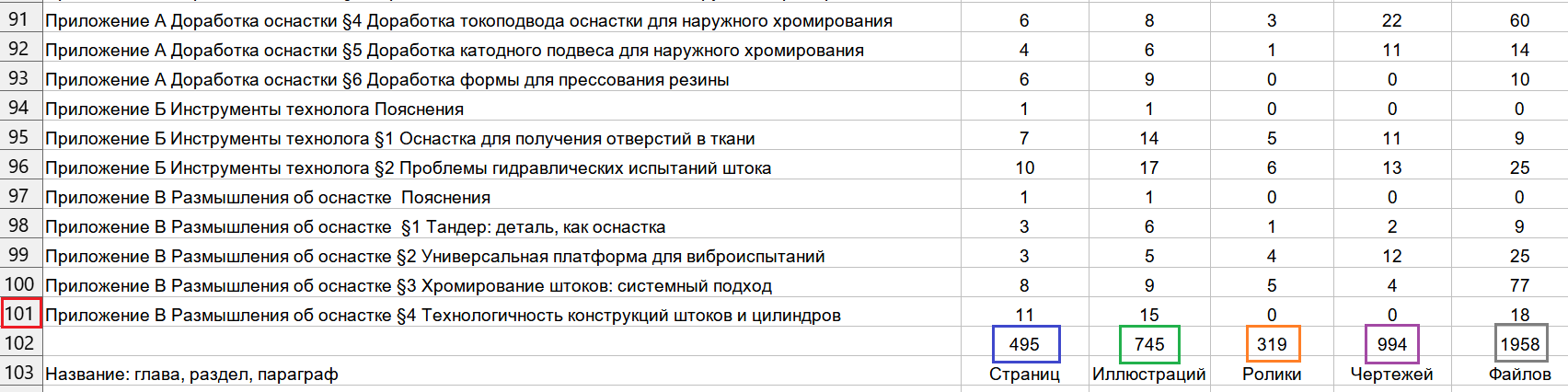

Всего в 11 Главах и трех Приложениях собраны 101 Параграф (красный прямоугольник) в 30-ти разделах. На почти 500 страницах (синий прямоугольник) размещены 745 иллюстраций (зеленый прямоугольник) и ссылки на 319 видеороликов (оранжевый прямоугольник). В архиве доступна документация (994 файлов, фиолетовый прямоугольник) на всю представленную оснастку. Для создания текста использовано почти 2000 файлов САПР (серый прямоугольник).
2. Особенности Пособия.
а) В книге представлены только реальные примеры технологического оснащения, которые были выданы в производство, изготовлены, испытаны, доработаны, если нужно...
б) Автор принял личное участие в создании, проектировании, испытаниях, доработке и сдаче в работу всей показанной оснастки.
в) В Томе представлен перечень широкой номенклатуры технологической оснастки практически по всем техпроцессам подавляющего большинства машиностроительных предприятий, в следующих Главах: Гальваника, Испытания, Термообработка, Гибка, Штамповка, Электроэрозионная обработка, Механическая обработка, Сварка, Формообразующая оснастка, Литье, Доработка оснастки, Инструменты технолога.
г) По некоторым типам технологического оснащения показан процесс создания регламентирующих документов типа Нормали или СТП: Нормали по сварке, гибке пружин, платформа для виброиспытаний, рекомендации по технологичности конструкций для твердого хромирования, СТП по 3D печати...
д) По сути Пособие может быть справочником для низовых подразделений Отдела Главного Технолога и других инженеров, для создания технологических служб с нуля.
е) Все примеры технологического оснащения сопровождаются иллюстрациями, схемами и видеороликами, что облегчает понимание выложенного материала.
ж) В конце каждого Параграфа даны ссылки на размещенные в "облаке" полные комплекты документации на оснастку, выданные в производство, трехмерные модели в формате Parasolid и STEP.
з) Часть названия Тома "Неоконченные хроники" подразумевает, что материал постоянно пополняется новыми примерами технологического оснащения (на самом деле выложенные в книге примеры - это лишь малая часть того, о чем хотелось бы рассказать, будь на данную работу больше времени).
3. Дальнейшее развитие проекта.

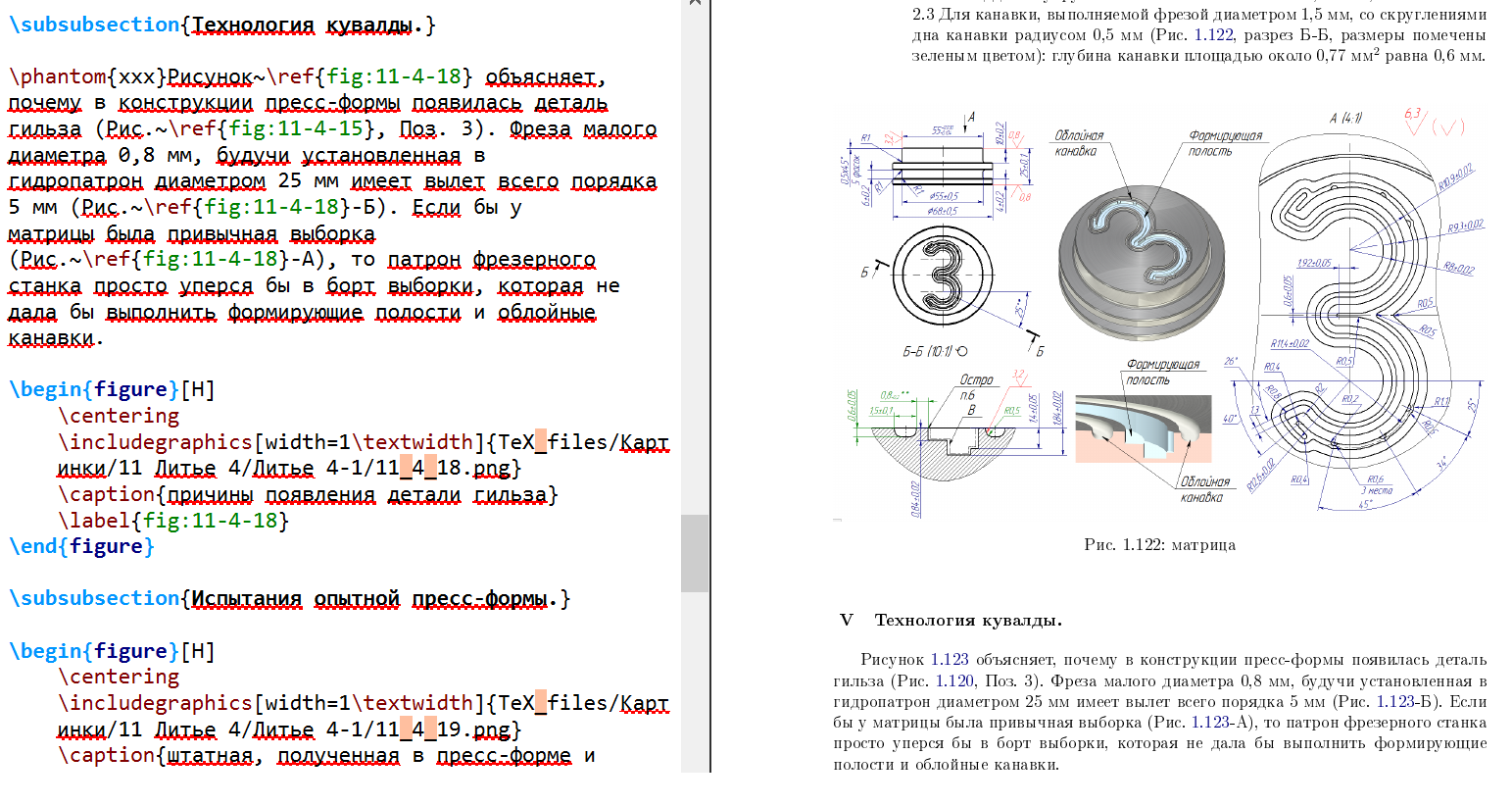

Главная новизна заключается в том, что содержание из привычного ранее формата LibreOffice Writer начал переводиться в формат LaTex
Недавно полностью закончен перевод в данный формат Главы 11 "Литье", в которой на 99 страницах размещены Предисловие и следующие Разделы:
1) Литье в песчаные формы;
2) Литье по выплавляемым моделям;
3) Формы для литья под давлением;
4) Формы для прессования.
Во второй раздел включена тема 3D печати.
В указанном формате автоматически сформированы: оглавление, библиографический список. В тексте имеется ссылочный механизм на оглавление, библиографический список, видеоролики и иллюстрации.
Поскольку экспортированный файл ПДВ "весит" 80 мегабайт, для желающих скачать Главу привожу ссылку на нее в "облаке":
Комментарии
Где нибудь в начале книги напишите по оснастке следующее:
НЕ ЗАБУДЬТЕ ПРО ЕДИНСТВО И КАЧЕСТВО БАЗ.
Извините - накипело.
Скорее можно эпиграфом к одной из Глав. Например, к Главе "Механическая обработка".
каких? конструкторских или технологических?
Плодоовощных.
В некоторых случаях техпроцесс попадает в так называемые "ловушки геометрии" или "неопределенную геометрию". Тогда база определяется по крайне радикальному варианту.
В нескольких Параграфах моего Пособия такие случай описываются.
Ну да слава СССР там много времени провели конструкторы, технологи, да и доценты с профессорами
Это все таки какая то исключительная упоротость.
Даже в такой теме надо СССР пнуть.
Ну Вы же пинаете при всяком случае нашего Президента.
Почему же Вы требуете от других не делать того, что сами делаете?
Я поработал в СССР два года. На нашем НПО конструктора ездили на строительство пионерского лагеря... Помню как я работал "помощником каменщика": раскладывал кучками кирпичи...
Для современных станков ЧПУ положение изначальной базы не имеет решающего значения. Всегда можно все померить и всегда можно все скорректировать.
Если говорить об обработке на универсальных станках, то там все решает цеховое ПТБ: на то они там и сидят...
Если деталь полностью изготавливается на одном центре без переустановок . плюс емли на ОЦ измерительная система есть
Для некоторых деталей нужно еще создать базу. Например, для штока силовой гидравлики нужно до пяти-шести раз переставлять заготовку, чтобы с помощью высокоточного люнета устранить изначальное биение патрона.
Такая операция для станка ЧПУ крайне неудобна. Поэтому её выполняют универсалы на простых токарных станках.
От ДСЕ зависит..
В таких детальках без базы кранты
Устройства типа "рени шоу" и сканер инструмента дадут любую базу, если она имеется.
Философских!
Без баз нам конец!
(с) Джугашвили.
А какая судьба пособия по завершению? Посмотреть бы.
На сегодня:
1. В свободный доступ выложено более 500 страниц.
2. Пособие будет постоянно наполняться новыми Параграфами и Главами.
3. Изначально задумывался незаканчиваемый проект. Отсюда и название:
"Неоконченные хроники Технологии кувалды".
4. Сейчас перевожу текст в "книжный" формат. По сути это уже вторая редакция. Подчищаю синтаксис, пунктуацию, тавтологию, местами вношу правки... Видеоролики перекачиваются с "недружественного" ресурса на рутуб...
Я только 101 страницу вижу. Штука полезная. Сейчас машиностроение пытаюсь освоить. Стройка надоела))) Читаю.
101 страница оформлена в Латех и выложена отдельным файлом.
Остальные Параграфы выкладывались каждый отдельно на двух ресурсах.
забавные вы счетомоты.
послаете всех ннахх. потом вертаетесь сюда. наращиваете себе тг подписот. ниче не выходит. опять сюда. опять всех засрать. опять рекламя свой тг. и опять ниче не вы ходит.
\да вы глядь конченные наркоманы)))
РЕАЛЬНО.
просто гавно конченное.
но в целом то успехов да. любви. все дела )))
Не интересен!
А зачем мне какая-то "подписота"?
Рад видеть. Нуегонах эту телегу.
Правда именно про эти шестерёнки я ничего не понимаю. Зато вижу харизму в людях.
Я телеграмм канал завел, когда меня тут забанили на три месяца. Причем частота банов стала нарастать. При этом поводы для бана стали мне лично казаться несправедливыми.
На сегодня в отношение меня со стороны администрации ресурса действуют четыре санкции, которые не позволяют мне выкладывать тут мои статьи. Как только эти ограничения снимут, я сразу начну тут публиковаться.
Спасибо. Почитаю с удовольствием.
Мне данная работа очень нравится. По сути все свободное время я трачу на нее. Уже привык за несколько лет.
Так вы похоже подошли к порогу начать Преподавать в Институте - ну например в Станкине, ВТУЗе при ЗиЛе(если он сохранился), Бауманке. Можно для начала в техникумах потренироваться.
Преподаватели с производства с опытом работы весьма ценятся.
В работе Удачи и терпения. В жизни здоровья побольше.
Может быть... Лучше бы к нам на практику больше народу присылали...
