2 августа 2026 года в Вестях на канале «Россия 1» показали интервью директора Юго-Западного института физики при CNNC в Чэнду. После того, как они создала плазменный ток силой более 1 млн ампер и смогли удержать его 1056 секунд (17,6 минуты) при температуре 70 млн °C, он заявил, что через 30 лет будет у них термоядерный реактор, т.е. надеется получить практически неограниченный источник энергии уже к началу 2030-х.
«Реактор HL-2A в Юго-Западном институте физики при CNNC в Чэнду отработал в заданном режиме удержания, позволяющем добиться заметного роста температуры и плотности плазмы», — заявили в корпорации[1]. Причём, температура плазмы превысила температуру на Солнце[2] в 4,45 раза = 70*106 / 15,7*106 . Кроме того есть вопросы: ИЗ[2]: - «В сердце Солнца бушует термоядерный котел, но настоящая загадка скрывается в атмосфере звезды. Температура Солнца меняется от 15,7 миллионов градусов Цельсия в ядре до относительно «прохладных» 5500 градусов на поверхности (фотосфере), а затем снова возрастает до 1-2 миллионов в короне — внешнем слое атмосферы. Температура Солнца во внешней короне вопреки всем законам термодинамики раскалена до миллионов градусов, и в сотни раз горячее поверхности. Этот парадокс десятилетиями ставил ученых в тупик».
В отношении Китая у меня создаётся такое внутреннее чувство, что в конечном эксперименте они попросту получат чисто термоядерный взрыв, без подогрева и запала ядерным взрывом, как это сделано в термоядерной бомбе[3]. И никакая автоматика защиты не сможет подавить эту мгновенную реакцию синтеза, да и вообще на реакторе HL-2A такой системы защиты нет. В сегодняшних параметрах плазмы реакция синтеза сама себя не поддерживает и поэтому она затухает. Посмотрим, чем все эти опыты закончатся. Возможно, это будет впервые в Мире чистый термоядерный взрыв без ядерного запала и «свечи» из урана или плутония [3], на торце которой со стороны ядерного заряда устанавливался защитный экран от нейтронов. При взрыве ядерного заряда «Свеча» полностью испарялась, и нейтроны осуществляли деление ядер урана (или плутония) уже в состоянии газа вдоль испарившейся «свечи», а осколки деления напрямую попадали на испаряющиеся термоядерное топливо. Все эти процессы происходили за доли секунды в стальном корпусе с толщиной стенок 10-12 дюймов.
Андрей Сахаров в Советском Союзе, по-видимому, независимо придумал такую конструкцию, которую он назвал "третьей идеей"[3].
Даже если получится плавно увеличивать и уменьшать мощность термоядерной реакции в реакторе HL-2A , всё равно существуют проблемы эту мощность передать на известную схему пароводяного цикла (генерация водяного пара + паровая турбина + электрогенератор) для получения электроэнергии. Проблемы в том, что 70% энергии от термоядерной реакции мы получим в виде излучения, а остальное энергией быстрых нейтронов. Стоимость электроэнергии будет заведомо больше стоимости электроэнергии от любой АЭС[4], и намного дороже от ТЭС, от сжигания газа, мазута или угля.
Я предлагаю производить синтез не во всем объёме плазменного шнура, а делать отдельные локальные реакции, т.н. микрореакции синтеза (МРС) за счет локального воздействия на смесь D + T осколками деления урана 235 внутри шаровых твэлов, расположенных равномерно в объёме активной зоны реактора. Съём тепла от шаровых твэлов известен, нормально работает. Плавное увеличение и уменьшение мощности термоядерного синтеза будет происходить, за счет плавного выделения осколков деления, т.е. плавным изменением количества делений урана235 в 1 сек, что мы уже научились делать за счет запаздывающих нейтронов в простых атомных реакторах.
Идеи синтеза D + T является наиболее выгодной для создания установки, вырабатывающей электроэнергию. Вероятность того, что два ядра вступят во взаимодействие, характеризуется «сечением реакции», измеряемом в барнах (1 б = 10–24 см2). Пока не буду раскрывать результаты экспериментов по синтезу легких ядер осколками деления тяжелых ядер, поскольку надо ещё всё тщательно взвесить и получить разрешение. Тем не менее, если это явление синтеза осколками применить как гипотезу, то получим более выгодное и простое, реализуемое техническое решение генерации электроэнергии.
На рис. 1 схематично показано действие осколка на смесь D + T в герметичной капсуле шарового твэла. Осколки разлетятся с огромной скоростью — около 1/30 скорости света. Они и уносят б´ольшую часть высвобождающейся энергии (около 170МэВ из 200) [5, Яковлев И.В.]. Перед осколком формируется фронт давления, который сжимает атомы D и T в смеси и одновременно происходит её нагрев до высокой температуры, что собственно и нужно для реакции синтеза дейтерия и трития.
Теперь рассмотрим, какая должна быть структура смеси, заполняющая герметичную капсулу шарового твэла, чтобы все реакции и синтеза, и деления урана вместе не создавали бы большой нейтронный поток по радиусу и высоте активной зоны.

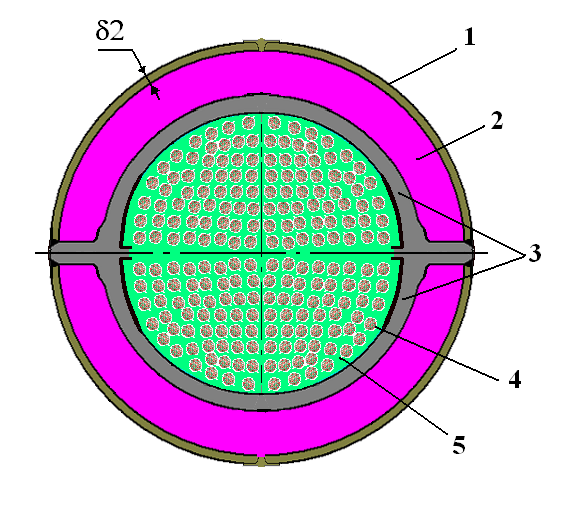

На рис. 2 показан шаровой твэл с «начинкой» для реакций синтеза и деления. Определим какая должна быть «начинка». Осколки деления, являясь достаточно тяжелыми ядрами (чаще всего Z = 40 – 50, A = 80 – 150), быстро замедляются в веществе за счет торможения при кулоновском взаимодействии с ядрами и электронами вещества (ядерного топлива). Длина пробега осколков деления составляет: 5–7 мкм в металлическом уране, 10 мкм в алюминии, 20 мм в воздухе (1мкм=10-6 м=10-3 мм). Можно предположить, что длина пробега в газовой смеси D + T будет соизмерима с пробегом в воздухе, т.е. 20 мм. В конце пути торможения осколки превращаются в нейтральные атомы, которые принято называть продуктами деления. Следовательно, чтобы осколок вылетел из частицы металлического урана, диаметр (или радиус) этой частицы должен быть не больше 5-7 мкм. Таким образом, в «начинку» мы должны вложить частицы урана, требуемого размера, и всё это пропитать газообразной смесью D + T под большим давлением, чтобы плотность газовой смеси была максимально возможной. Нейтроны больших энергий от реакций деления урана и слияния D + T будут замедляться дейтерием, который является очень хорошим замедлителем, как и тяжёлая вода. Поскольку реакции синтеза и деления являются случайными процессами, т.е. описываются в математике случайными функциями в зависимости от энергии нейтрона сечениями деления и сечением слияния легких ядер, то фактическое количество реакций будет меньше. Поскольку некоторые нейтроны могут быть потеряны, а некоторые осколки не создадут условий синтеза. Мы же, посчитаем выделение энергии по максимуму, а именно, будем считать, что один нейтрон произвел деление ядра, при котором выделилось 200 МэВ энергии, и два осколка от этого деления произвели две реакции синтеза D + T, от которых выделилось 17,6 + 17,6 МэВ энергии.
Из соображений технологичности изготовления шарового твэла его «начинку» можно изготовить из урановой проволоки толщиной 7 мкм, свёрнутой в клубок диаметром внутреннего размера герметичной капсулы. Это как вариант. Но будут проблемы с застойной газовой зоной D + T, в которой даже излучение/переизлучение не будет возможно работать для отвода тепла.

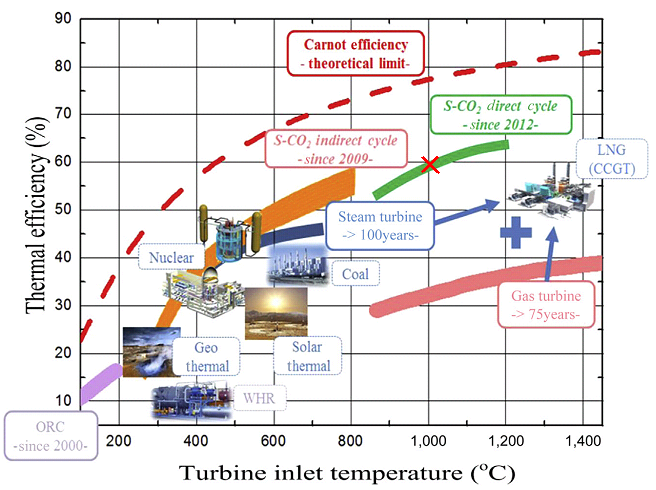

Что касается всей активной зоны ядерно-термоядерного реактора, то температура ионномодифицированного теплоносителя в цикле Брайтона S-CO2, direct cycle не должна превышать 1000 0С, поскольку при этой температуре достигается уже к.п.д. 60%, см. рис. 3, отмечено красным крестом. Больше температура попросту не требуется. На практике обычно держат температуру 850 0С, чтобы получить к.п.д. 50%. С одного шарового твэла мы сможем снять без труда мощность 50 Вт. Следовательно, в твэле должно выделяться тепла не более 50 Дж/сек.
Суммарная энергия, выделяющаяся в одном акте деления ядра урана, составляет
QU ≈ 200 МэВ = 32·10-12 Дж.
Суммарная энергия, выделяющаяся в двух актах синтеза D+T двумя осколками, составит
QDT ≈ 35,2 МэВ = 5,632*10-12 Дж.
В сумме 37,632*10-12 Дж. Тогда в шаровом твэле в секунду должно происходить актов реакций не более (50 Дж/с) / (37,632*10-12 Дж) = 1,32*1012 Дел /сек. Т.е. и нейтронный поток в активной зоне должен соответствовать этой величине. С учетом площади сечения герметичной капсулы шарового твэла порядка 1 см2 средней поток нейтронов должен составлять около 1012 нейтрон/см2*сек , что ниже чем в критической активной зоне таких же размеров с одним только ураном. Т.е. у нас активная зона получилась подкритичной, и требует впрыск нейтронов для поддержания реакций деления урана и выхода на требуемую мощность.
Теперь можно посчитать стоимость энергии.
Стоимости даны приблизительные по состоянию на 2016 год. Курс принят 1$ = 100 руб.
1). Стоимость 1 г урана 235 обогащения 90% составляет 2400 руб./г. Источник [6].
2). Литий металлический технический 99%. Базовая цена 14.12.2016 8,582 руб./г
(/magazin/folder/po-elementu-osnovnomu-veshchestvu), источник SMM.
3). Допустим, стоимость дейтерия - 400 долларов за килограмм или 0,4 $/г = 40 руб./г. [7].
Стоимость H Водород 1 754,00 руб./кг = 1,754 руб./г 01.03.2013. Источник Praxair
1). 1 г урана содержит 1*6,02*10+23 /235 = 2,56*10+21 атомов.
2). 1 г лития содержит 1*6,02*10+23/6,94 = 0,867*10+23 атомов.
3). 1 г дейтерия содержит 1*6,02*10+23/2 = 3,01*10 +23 атомов.
Стоимость 1-го атома урана235(2400 руб./г) / 2,56*10+21 = 937,5*10-21 руб./атом
Деление 1-го атома выделяет 200 МэВ = 3.11*10-11 Дж (1 Дж = 1 ватт*сек), тогда
стоимость 1 Дж =937,5*10-21 / 3.11*10-11= 301,45*10-10 руб./Дж
Стоимость 1-го атома лития-6 (8,582 руб./г) / 0,867*10+23 =9,8985*10-23 руб./атом
Один атом лития преобразуется в один атом трития, следовательно, 1 атом трития стоит
столько же 9,8985*10-23 руб./атом.
Стоимость 1-го атома дейтерия (40 руб./г) / 3,01*10 +23 =13,289*10-23руб./атом
Тогда стоимость17,6 МэВ = 0,27368*10-11 Дж будет равна стоимость лития + стоимость дейтерия (водорода тяжелого): (9,8985*10-23 + 13,289*10-23) = 23,188*10-23 руб., и далее,
стоимость 1 Дж будет равна (23,188*10-23 / 0,27368*10-11 ) = 84,7250*10-12 руб./Дж=
= 0,84725*10-10 руб./Дж
Таким образом, энергия в размере 1 Дж от синтеза дешевле энергии от деления урана
в (301,45*10-10/0,84725*10-10) =355,8 раза. Впечатляюще, правда?
Теперь определим, какое количество энергии в активной зоне реактора будет получаться от деления урана и от синтеза на один нейтрон. От урана получим 200 МэВ, далее 2 осколка дадут 2 синтеза 17,6+17,6= 35,2 МэВ. Вместе дадут 235,2 МэВ. Из чего следует, что деление урана дает 200/235,2 = 0,85 или 85 % энергии, а синтез дает 35,2/235,2 = 0,15 или 15% энергии.
А для реактора в целом 15% по цене 0,84725*10-10 руб./Дж и 85% по цене 301,45*10-10 руб./Дж получим (0,15*0,84725*10-10+ 0,85*301,45*10-10)/1*301,45*10-10 = 0,8504 раза дешевле от использования в реакторе только одного урана.
Из чего следует что, энергия от ядерно-термоядерного реактора будет в сумме гораздо дешевле, даже если от синтеза будем получать меньше 15% энергии от всей энергии реактора, а остальное получим за счет деления урана.
ВЫВОД: Энергия от синтеза удешевляет получение энергии в ядерно-термоядерном реакторе Виноградова, и конструкция реактора для выработки электроэнергии получается во много раз проще ТОКАМАКа и ИТЕРа, и соответственно, на много дешевле.
Лозунг: - «Электричество сделать товаром, чем больше покупают его, тем оно дешевле для покупателя», может быть реализован в конце 21-го века.
Что касается конструкции активной зоны ядерно-термоядерного реактора, то она такая же, как и в случае подкритичного реактора, см. [8, рис.1 Размещение генераторов нейтронов в подкритичной зоне микро - АЭС], только вот активная зона окружена дополнительно графитовым замедлителем нейтронов.
Ожидается, что при расчетах теплосъёма с шарового твэла с «начинкой» обнаружится большая неравномерность температуры по наружной поверхности герметичной оболочки. Надо думать, как её сгладить, возможно, за счет увеличения теплопроводности «начинки», но чем это сделать. Вопрос.
Заключение
А нужны ли нам термоядерные реакторы вообще? Однако, сегодня, в начале 21-го века, нет особой надобности создавать такие реакторы, о чём подробно изложил 25.07.2021 Александр Березин в своей статье «Илон Маск прав: термояд не нужен. Будущее, которого у нас не будет» [4].
«До массовой термоядерной энергетики 30 лет — и всегда будет 30 лет».
ЛИТЕРАТУРА
1. Китай создал «искусственное Солнце»_ почему это важно, какие успехи в РФ.pdf
2. Какая температура на Солнце_ сколько градусов на поверхности и в ядре в Цельсиях и.pdf
3. Термоядерная бомба_ устройство. Первая термоядерная бомба. Испытание термоядерной .pdf
4. Илон Маск прав_ термояд не нужен. Будущее, которого у нас не будет.pdf
Авт. Александр Березин, 25.07.2021.
5. Яковлев И.В. Материалы по физике MathUs.ru. Ядерные реакции.pdf
6. Сколько стоит оружейный уран_.pdf
7. Допустим, стоимость дейтерия - 400 долларов за килограмм. Впрочем,…_ suvorow_ — ЖЖ.pdf
8. Эволюция конструкторской мысли Виноградова при создании микро-АЭС. Часть 3.pdf, https://aftershock.news/?q=node/1618890
Поиск статей по ссылкам надежней производить в Яндексе по названию статьи.
