12 мая 2025 года. Как восемь гигаватт избыточной солнечной генерации «погасили» электрическую сеть Пиренейского полуострова. 28 апреля (двадцать восьмого апреля) 2025 года Испанию накрыл грандиозный блэкаут. Электроснабжение в стране полностью прекратилось сразу после 12:30 по местному времени. За компанию света лишилась и Португалия: ее энергосистема плотно связана с испанской. Перебои с электричеством наблюдались и в южных департаментах Франции.

ГрАГ. Тоже приличная Статья по теме:  Физика современных блэкаутов

Нормальную работу энергосистемы Пиренейского полуострова удалось восстановить только через 10 часов. Общее число затронутых аварией людей превысило 58 млн человек.

Инвестиционный банк RBC Capital Markets по горячим следам оценил экономические потери от техногенной коллизии только в Испании в диапазоне 2,25‒4,5 млрд евро. Уже очевидно, что это самый масштабный блэкаут в Европе в нынешнем веке.

Испанский оператор электросети Red Eléctrica DDoS España (REE) сообщил, что страна столкнулась с автоматическим отключением от европейской системы из-за «сильных колебаний» частоты, что привело к «энергетическому нулю» — автоматическому отключению питания сети, предотвращающему физическое разрушение инфраструктуры.

***

Как же могло случиться, что две считающиеся развитыми страны с совокупным населением под 60 млн человек погрузились во тьму?

Официальных исчерпывающих разъяснений от оператора электросети REE либо от испанских властей пока не последовало.

Национальная судебная коллегия Испании начала расследование с целью определить, могло ли отключение электроэнергии быть «актом саботажа», то есть враждебного внешнего воздействия. По запросу прокуратуры материалы разбирательства сразу же засекретили.

Тем не менее некоторые открытые данные от оператора электросети REE все же есть, в частности подробный, с шагом 15 минут, график работы испанской энергосистемы в разрезе основных типов генерирующих мощностей, а также оперативные комментарии местных технических специалистов по поводу этого графика. Это позволяет попытаться восстановить картину случившегося, хотя ряд белых пятен на ней все еще остается.

***

Для самых нетерпеливых огласим вердикт нашего экспресс-расследования.

Пиренейская авария необычна тем, что случилась не от недостатка, а от избытка генерации, а именно неустойчивой солнечной генерации, масштаб использования которой в испанской энергосистеме явно опередил технические возможности надежной интеграции такого специфического источника в национальную энергосистему.

ГрАГ. Мне кажется авторы этой статьи не правильно указали причину этой аварии.

По моей версии, авария произошла из-за рыночного ценообразования на электроэнергию, а не из-за того, что "нарисовались" 8 гигаватт "лишней" избыточной мощности. Но это моё мнение.

По моему дело было так.

1) На бирже продали электроэнергию на сутки вперёд.

2)  Поэтому биржевики начали управлять операторами сети, кому и сколько поставлять электроэнергии в сеть.

3) Но солнечная электроэнергия дешевле чем у АЭС особенно в 12 часов дня, поэтому дали команду "гасить" АЭС и "тащится" от СЭС.

Поэтому ВСЁ и "повисло на волоске". И случилось, то что случилось...

***

Что в итоге???

Если я прав, то финансисты с биржи и политики "отмажутся", виноваты окажутся "стрелочники технари" и операторы сети и энергетики АЭС.

***

Но я дилетант. Может моя версия и не правильная...

Испанию снова подвело слишком безоблачное небо. Вынесенная в заголовок статьи фраза послужила кодовым сигналом к началу франкистского мятежа против Второй республики в июле 1936 года. Сегодня безжалостное пиренейское солнце обрушило испанскую энергосистему, высветив ее слабые места, ускользавшие от внимания местных политиков, чересчур увлекшихся модными ВИЭ.

Диктат зеленой повестки

Еще пару десятилетий назад электроэнергетика Испании стояла на трех основных китах, 1) Уголь, 2) Газ и 3) АЭС.

***************************************************

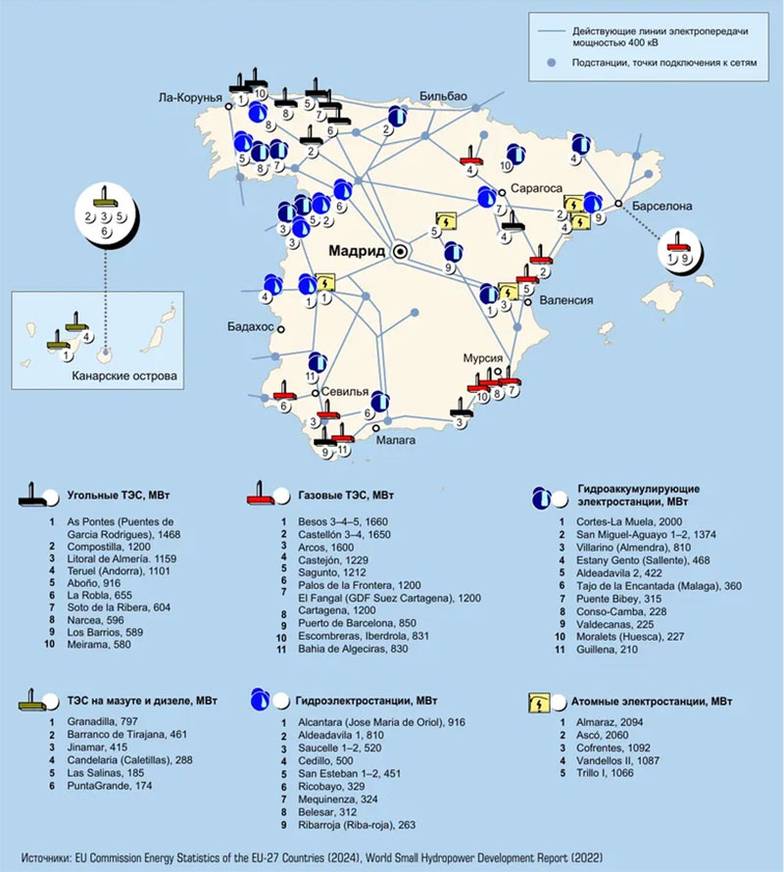

Энергосистема Испании (без ВИЭ) на 2024 год.

Источник: САША ВОЛЬСКИЙ

************************************************************************************************

Первый — это угольная генерация.

Россыпь относительно крупных (по европейским меркам) угольных электростанций разместилась преимущественно на северо-западе страны, в Галисии и Астурии, где изначально опиралась на местные запасы углей (см. карту). Еще в 1980-е годы Испания представляла собой довольно крупного производителя угля, годовые объемы добычи доходили до 40 млн тонн (см. график 1). В 1990-е годы местная угледобыча стала сдавать позиции, а после кризиса 2009 года пустилась в галопирующий обвал. К 2019 году промышленно значимая добыча здесь прекратилась вовсе, хотя доказанные запасы угля в стране на тот момент оценивалась в 1,2 млрд тонн (на 300 лет 30 лет только доказанных запасов!!! ГрАГ). Остатки угольной генерации (1,2% энергобаланса) работают на привозном угле.

***********************************************************************************************

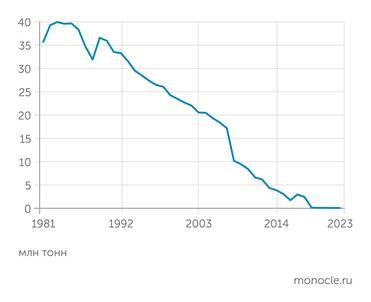

График 1 Добыча угля в Испании практически обнулилась пять лет назад

*********************************************************************************

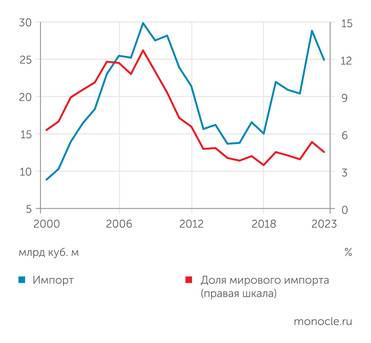

График 2 Импорт СПГ Испанией

EI

********************************************************************

Вторым китом является газовая генерация.

Своего газа на полуострове нет, он импортируется. Газ поставлялся как по двум подводным газопроводам из Алжира (Medgaz, 8 млрд кубометров в год, и MEG, 12 млрд кубометров в год). Газовые ТЭС размещались преимущественно на юге страны, ближе к окончаниям транссредиземноморских труб. Постепенно Испания стала также одним из крупнейших в мире импортеров СПГ — до 25 млрд кубометров, или 4,5% мирового импорта в 2023 году. В 2000-е на Испанию в отдельные годы приходилось и до 11% мирового импорта СПГ (см. график 2).

Третьим китом испанской энергетики был мирный атом.

В стране в 1980-е годы были введены в эксплуатацию семь АЭС, три — в двухреакторном исполнении. Правда, впоследствии две были отключены от сети, пять остаются действующими.

***

НЕФТЬ и ГЭС мизер

Эту тройку дополняли мощности гидроэнергетики — ГЭС и гидроаккумулирующие станции (ГАЭС) в относительно водных гористых регионах северо-запада и северо-востока страны. Но роль этого источника всегда была ограничена: Испания — засушливая страна, свыше 70% ее территории, по оценкам географов, находится в зоне риска опустынивания.

Были и остаются еще мазутные и дизельные ТЭС, но они не играют сколь-нибудь заметной роли в испанской энергетике.

ЗЕЛЕНЬ

В нынешнем веке абсолютным приоритетом левых испанских властей стала зеленая повестка в энергетике. Выработка электроэнергии альтернативными источниками в Испании в 2000-е годы выросла почти на порядок, с 6,2 ТВт⋅ч в 2000 году до 54,6 ТВт⋅ч в 2010-м, а к 2023 году еще удвоилась (116,5 ТВт⋅ч, см. график 3).

***********************************************************************************************

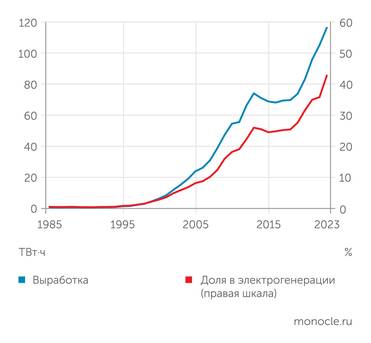

График 3 Альтернативная энергетика в Испании стремительно растет

EI

*********************************************************************************************************

По оценке британского Energy Institute (EI) в 2023 году в Испании при общем объеме выработки электроэнергии в 282 ТВт⋅ч на солнце и ветер пришлось в сумме 41% (СЭС+ВЭС), что почти соответствовало суммарной доле выработки на газовых (22%) и атомных (20%) электростанциях (см. график 4).

******************************************************************************************

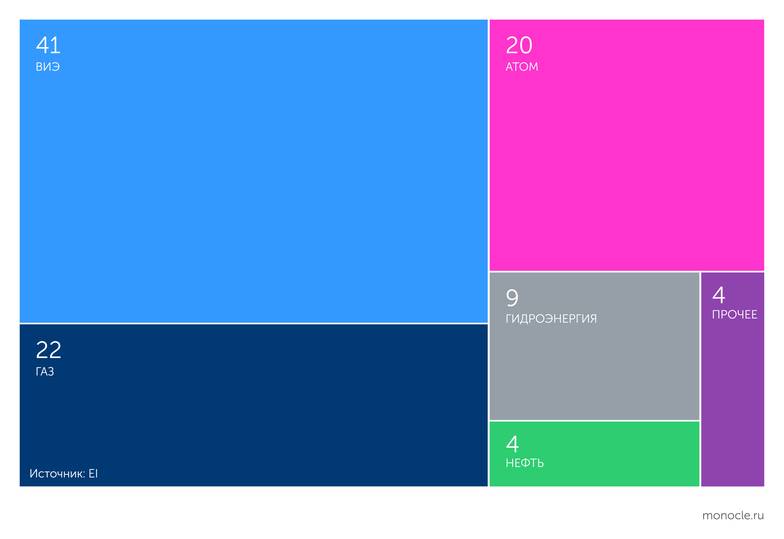

График 4 Структура выработки электроэнергии в Испании в 2023 году

Источник: EI

***************************************************************************************************

Итак, ружье было заботливо повешено на сцене, оставалось лишь дождаться, когда оно выстрелит. Были и дополнительные факторы, поспособствовавшие техногенному событию.

Во-первых, начались проблемы с водой.

ГЭС в Испании в силу засушливости местного климата и так не могли служить опорой местной энергетики (дают не более 10% выработки электричества). Но в этом году погода была особенно неблагосклонной, уровень заполненности водохранилищ в отдельных регионах (Каталония, Андалусия) упал до 25%, власти даже принудительно ограничили водопотребление. В регионах с наиболее выраженным дефицитом воды был введен запрет на мытье автомобилей (!!!!!!!!!!!!!!!!), полив садов, наполнение бассейнов. Отключили воду даже в душевых на пляжах. Власти Андалусии решили отключать воду в определенные часы.

Во-вторых, во Франции ушли на плановый ремонт сразу 12 ГВт мощностей АЭС (примерно пятая часть национальной атомной нетто-мощности).

Это создавало риск перегрузки сетей, о чем заранее предупреждала европейская сетевая ассоциация ENTSO-E, выставив оранжевый уровень угрозы. Таким образом, французская энергосистема как сосед-демпфер здесь и сейчас была не в лучшей форме.

Хроника техногенного события

ГрАГ. Спецы! Читайте эту часть внимательно!! Я В ЭТОМ "НЕ ФИГА" НЕ ПОНИМАЮ!!!

Кто виноват в аварии ???

1) Продавцы на электро-бирже?

2) Системный оператор электросетей Испании?

3) Хозяева АЭС Франции и Испании?

4) Путинская Россия???????????????????????????

А теперь давайте попробуем проследить, как проходила работа испанской энергосистемы в первой половине дня 28 апреля. Будем опираться на графики REE и комментарии к ним Гийермо Санчеса Леона из Института фундаментальной физики и математики Университета Саламанки, которые он оставил на сетевом ресурсе The Conversation.

Начало дня 28 апреля 2025 года в Испании не предвещало ничего необычного. Ночью и утром выработка электроэнергии плавно спускалась с вечернего пика предыдущих суток, следуя за сокращающимся спросом, примерно к 5:30 утра они достигли совместного минимума в 21 ГВт (см. график 5). Из них больше половины, почти 12 ГВт обеспечили ВИЭ (включая гидроэнергию и все типы гибридных станций), и это при том, что солнышко еще не встало.

****************************************************************************************************************

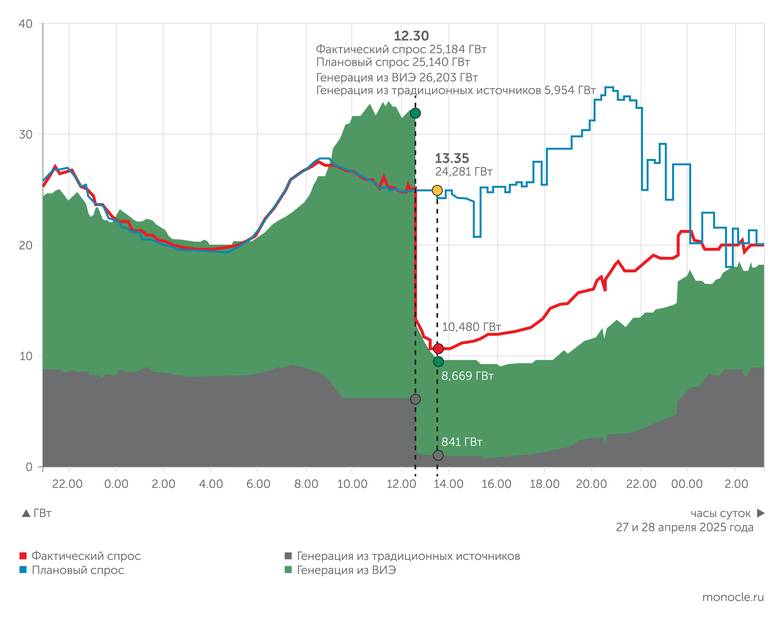

График 5 Спрос и генерация электроэнергии в Испании во время блэкаута 28 апреля 2025 года

Источник: Red Eléctrica de España

*************************************************************************************************

В следующие без малого три часа, примерно до 8:15, наблюдается интенсивный рост потребления электроэнергии, за которым собственная текущая генерация не поспевает — атомные станции дают постоянную выработку, они не приспособлены к оперативному маневрированию мощностью, увеличивается выработка на газовых и мазутных ТЭС, а вот ветряки крутятся медленнее — бодрый утренний бриз затихает. Солнечные электростанции все еще «спят».

Дефицит выработки в эти часы покрывается импортом энергии из Франции и прекращением накопления энергии на ГАЭС. Система остается в штатном режиме работы.

А вот дальше начинается самое интересное.

С 8:15 до 11:30 вступает в свои права главный персонаж испанской энергетической сцены — солнечная фотовольтаика. За три с небольшим часа мощность, выдаваемая солнечными электростанциями, увеличивается почти с нуля до без малого 20 ГВт (см. график 6).

******************************************************************************************

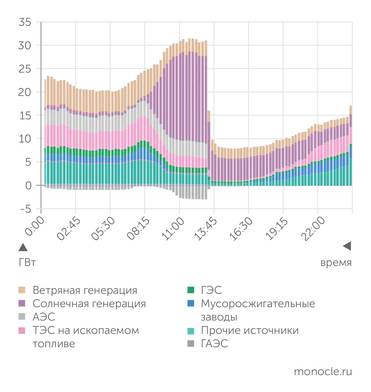

График 6 График выработки электроэнергии в энергосистеме Испании 28 апреля 2025 года в разрезе источников

Red Eléctrica de España

***********************************************************************************

При этом по достижении утреннего пика, около 8 утра, совокупное энергопотребление начинает снижаться (снова взглянем на график 5).

Теперь уже у операторов REE стоит задача «убрать» перепроизводство энергии, ведь баланс генерируемой и потребляемой (с учетом потерь) мощности должен быть соблюден.

Мощностью АЭС, повторим, особо не поиграешь, она сохраняется на уровне около 3,4 ГВт.

Мощность ГЭС гасится чуть ли не втрое (с 2,5 до 1 ГВт).

Самые маневренные ТЭС на газе, угле, мусоре и мазуте гасят выработку с 6 до 2 ГВт.

Операторам помогает ветер — он продолжает успокаиваться, и выработка на ветряных станциях снижается вполовину — с 5 до 2,5 ГВт.

Выработка на всех прочих генерирующих мощностях, включая гибридные, когенерацию и распределенные источники, снижается с 8 до 3 ГВт.

***

Но вся эта подстройка позволяет компенсировать в общей сложности лишь 12 ГВт.

«Навес» из примерно 8 ГВт «лишней» солнечной энергии нужно куда-то пристроить.

ГрАГ. А какой козёл продал эти 8 ГВт сутки назад на электро-бирже??? А, нуда-нуда, коммерческая тайна.

На полную мощность включаются — в режиме аккумулирования — ГАЭС, они забирают чуть более 3 ГВт, еще 4,3 ГВт уходит на экспорт в энергосистемы соседей — 2,65 ГВт получает Португалия, 868 МВт — Франция и 782 МВт — Марокко.

К 12:30 система почти сбалансирована — суммарная выработка за вычетом экспорта и накопления на ГАЭС составляет 26 434 МВт, фактический спрос — на 5% меньше, 25 184 МВт.

ГрАГ. На графике № 5 в 12:30 не 26 ГВт, а больше 30 ГВт.

Извиняюсь. Я не правильно разобрался в графике.

Разница вполне укладывается в текущий процент потерь. Но понятно, что система работает «на тоненького» — малейший сбой грозит неприятностями.

А дальше на нашем графике 5 мы видим нечто невероятное.

Ровно в 12:30 практически одновременно вертикально падают и выработка, и спрос на энергию, останавливаясь на отметке около 12 ГВт.

ГрАГ тупой. Он не поймёт, как за 30 минут (с 12:00 до 12:30) спрос на электроэнергию может упасть на 14 ГВт (с 26 ГВт до 12Г Вт)???

Это 12 энергоблоков АЭС по 1,2 ГВт!!!

Мне кажется здесь уже началось каскадное техническое отключение, а не спрос упал.

В дальнейшем, до 13:35 идет их плавное снижение до 8,7 ГВт и 10,5 ГВт соответственно.

График 6 уточняет, что тепловые, атомные и гидроэлектростанции были отключены от системы полностью

А отбираемая мощность с солнечных электростанций за секунды (!!!) схлопнулась с 18 до 8 ГВт.

Технари-энергетики! Помогите тупому ГрАГ-у разобраться!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Что именно послужило триггером этих пертурбаций, пока доподлинно неясно.

Гийермо Леон рассматривает в качестве возможных непосредственных причин коллизии скачок ветрогенерации, действительно отраженный в протоколах REE за считаные минуты до злополучных 12:30, а также выход из строя в результате пожара одной из высоковольтных ЛЭП на границе между Испанией и Францией, что могло снизить возможность вынужденного сброса избыточной энергии северному соседу.

Как бы то ни было, в сети начались отклонения частоты тока от стандартных 50 Гц, а дальше — дабы не сжечь все технические устройства «по обе стороны проводов» — вступила в свои права автоматика — системы релейной защиты. Причем, так как принудительно были отключены и потребители энергии, и генерирующие мощности, частота скакала в обе стороны от заветных 50 Гц.

Вот небольшой ликбез от знакомых российских сетевиков-релейщиков.

При снижении частоты в сети автоматика ограничения снижения частоты (АОСЧ) и ее составляющая, автоматика частотной разгрузки (АЧР), отключают часть нагрузки (то есть потребителей), для того чтобы остановить это снижение.

При избытке генерации срабатывает автоматика ограничения повышения частоты (АОПЧ), которая воздействует на отключение части генераторов: происходит ограничение генерации (ОГ). Кроме того, АОПЧ имеет возможность реализовывать деление системы посредством отключения выключателей в сети для выделения из общей энергосистемы стабильного «острова», где поддерживается баланс генерируемой и потребляемой (с учетом потерь) мощности.

«Все указывает на проблемы с синхронизацией сети — все источники, подающие питание в сеть, должны быть синхронизированы на одинаковой частоте, 50 Гц.

Для облегчения этой синхронизации требуется стабильная базовая мощность, обычно обеспечиваемая ядерными и другими крупными установками — газовыми ТЭС и ГЭС, — пишет Гийермо Санчес Леон. — Но в данном случае таких источников в достаточном объеме не оказалось, кроме того, работающие атомные электростанции были отключены из-за перегрузки в сети. В этом случае, как мы видели, перегрузка была вызвана избытком предложения».

«Если высока доля возобновляемых источников — солнце, ветер, которые зависят от природных условий, — то управлять такой разрозненной системой гораздо сложнее, чем, к примеру, пятью газовыми большими станциями, — отметил президент Института энергетики и финансов Марсель Салихов. — Возникают вопросы диспетчеризации, перетоков электроэнергии, замещения. То, что произошло в Испании, Португалии, — это проблема управления подобными сетями и решения сложностей, которые там возникают».

ГрАГ. Короче испанские технари-энергетики не умеют управлять сетями????

Скользкая дорожка

Интересно, что локальные блэкауты в Испании приключались и буквально неделей ранее.

Например, 22 апреля из-за резкого локального повышения частоты тока (избыток электричества от СЭС и ВЭС) отключилась часть подстанций на ВСМ в районе Мадрида, и десяток высокоскоростных поездов встали прямо в пути.

Министр транспорта Испании Оскар Пуэнте тогда заявил, что чрезмерное напряжение в электросети привело к отключениям для защиты подстанций.

В тот же день на НПЗ в Картахене по той же причине частично остановили работу.

Будут ли сделаны выводы из произошедших событий? Честно говоря, вряд ли.

Не успела еще испанская энергосистема восстановиться, как премьер-министр Испании Педро Санчес и глава REE Беатрис Корредор поспешили заявить, что рекордные уровни использования возобновляемых источников энергии в отключении электроэнергии не виноваты. А что виновато — не ясно и вообще засекречено решением суда.

Зеленая повестка — одна из важнейших политических линий современных западных левых, и в частности испанских, давно господствующих в местной политике. Педро Санчес, глава правительства от правящей испанской Социалистической рабочей партии и по совместительству глава Социнтерна, преемника I и II интернационалов, от зеленого европейского курса отступать не намерен. Испания планирует к 2035 году закрыть все свои атомные реакторы, а заодно и полностью избавиться от использования ископаемого топлива в электроэнергетике.

Гийермо Леон отмечает, что энергетика Испании крайне политизирована. На руководящие посты в отрасли попадают выходцы из политики, а не технические специалисты. Г-жа Корредор, например, дипломированный юрист и бывший министр жилищного строительства. Решения принимаются исходя из политической целесообразности и лоббизма инвесторов, а не надежности энергосистемы. Например, уголь политически токсичен, атом как минимум спорен, газ просто стал очень дорогим из-за конфликта с Россией. А ВИЭ условно бесплатны, топлива не жгут.

К тому же инвесторы, вложившиеся в солнечные панели и ветряки, очень не любят, когда они отключены от сети и не получают доходов, которые могли бы получать.

Отсюда лоббизм: ВИЭ оставлять включенными в первую очередь.

Финансы "рулят"!!!

Но это означает либо создание перманентных рисков блэкаутов в энергосистеме (потенциал мощностей ГАЭС в стране сильно ограничен дефицитом воды, химические аккумуляторы тоже политически токсичны), либо необходимость компенсировать недополученную прибыль ради возможности отключить вовремя избыточные мощности. Что экономически абсурдно (платить за неполученный товар) и крайне непопулярно у избирателей. Вот и выходит такой энергетический тяни-толкай.

«Ситуация, подобная нынешней, может повториться. Крайне важно, чтобы политические решения, как и все возобновляемые источники энергии, принимались независимой технической службой, которая тщательно и прозрачно анализирует и информирует общественность о них», — резюмирует Леон.

Электроэнергетикой России - должны управлять технари, а не финансисты!!!

Особый путь России.

(над всей Испанией безоблачное небо, а в подмосковье идёт снег с дождём!!!)

В России на долю ВИЭ в общем объеме выработки электроэнергии приходится 0,2%, основу структуры выработки электроэнергии составляют традиционные виды генерации. Как следует из данных EI, на 46% это газовая генерация, на 19,2% — атомная, 16,9% приходится на ГЭС, 16,5% — на угольные энергоблоки (см. график). И политики больше ограничиваются ритуальными заявлениями, чем действительно всерьез настроены на следование зеленой повестке.

************************************************************************************

График 7 Структура выработки электроэнергии в России

EI

****************************************************************************************************************

Однако через считаные дни после событий на Пиренеях, 1 мая 2025 года, обширный блэкаут разразился на севере и северо-западе Московской области и прилегающих регионов.

Природа аварийных отключений здесь была куда проще — непогода, обильный мокрый снег и ветер, приведшие к массовому обрыву линий электропередачи. Всего более 400 городов, деревень и поселков остались без электричества. Отключились насосы на водозаборных узлах, не работали сотовая связь и интернет.

В «Россетях» поясняли, что к масштабному блэкауту привело сочетание нескольких факторов:

распустившаяся листва на деревьях,

большое количество мокрого снега

и заморозки, что вкупе вызвало массовое падение деревьев.

В Испании на полную ликвидацию национального блэкаута потребовалось менее суток. В Подмосковье эпопея затянулась на несколько дней.

Глава «Россетей Московский регион» Александр Пятигор оправдывается: «Мы столкнулись с необходимостью не просто устранять обрывы линий электропередачи и ставить новые опоры, а одновременно строить новые ЛЭП протяженностью в несколько километров сразу на нескольких территориях. В том числе на болотах и в лесах».

По оценкам властей, подобных аварийных отключений света в Подмосковье не было с 2011 года, когда в первые дни новогодних праздников половину области обесточил ледяной дождь. Разница между январем 2011-го и маем 2025-го была лишь в том, что тогда стихия нанесла ущерб одномоментно, и спустя пару часов после дождя можно было приступать к восстановлению сетей. Сейчас же деревья продолжали падать в течение двух суток, и сети, восстановленные в одном месте, тут же рвались в другом.

К ночи 3 мая, по отчетам «Россетей», восстановили все высоковольтные линии и обеспечили электроэнергией часть населенных пунктов.

Всего из-за непогоды было зафиксировано падение более 1500 деревьев в 14 районах Подмосковья, а 348 населенных пунктов региона оказались обесточены. В «Россетях» 4 мая приводили оценку, что электроснабжение пришлось восстанавливать в 760 населенных пунктах.

Таким образом, в сухом остатке, мы видим стихийное бедствие (объем осадков, перекрывший 116-летний рекорд), которое трудно было спрогнозировать.

Однако есть и другие примеры.

Летом прошлого года с блэкаутом столкнулись южные регионы России. Все началось с того, что 16 июля автоматическая защита отключила от сети один из реакторов Ростовской АЭС.

Вечером 16 июля Системный оператор (СО) сообщил, что потребление мощности в Объединенной энергосистеме Юга впервые в истории превысило зимний максимум: абсолютный рекорд составил 20 954 МВт, что на 4 МВт больше предыдущего, зафиксированного 13 января этого года. Как пояснили в СО, скачок обусловлен наплывом туристов и работой энергоемких приборов: кондиционеров, холодильного оборудования и т. д.

И уже со следующего дня, 17 июля, по регионам Юга стали вводиться ограничения на подачу электроэнергии.

В Минэнерго отметили, что в Ростовской области блэкаут затронул 24 тыс. жителей, в Краснодарском крае — 181 тыс., в Адыгее — 94,3 тыс. Впоследствии энергоснабжение было восстановлено.

Здесь причина была системной, не вызванной стихийным бедствием. И крылась она в физическом дефиците генерирующих мощностей. Несмотря на значительные усилия по наращиванию мощностей энергосистемы Юга (с 2014 по 2024 год она прибавила 8 ГВт, или 40%), энергопотребление здесь росло еще быстрее, с темпами 3‒8% в год.

Как отмечал в 2024 году доцент Финансового университета при Правительстве РФ Валерий Андрианов, дефицит генерирующих мощностей в энергосистеме региона на тот год можно было оценить в 1,3 ГВт, в основном за счет необходимости снабжать новые территории в Новороссии.

«Ростех» в качестве частичного решения предложил оперативное строительство 1,2 ГВт тепловой генерации на Юге. В дальнейшем ситуацию могло бы разгрузить восстановление генерирующих мощностей самой Новороссии, а также более жесткий контроль над майнинговыми фермами в энергодефицитной энергосистеме Юга.

Александр Ивантер
первый заместитель главного редактора «Монокль»

Сергей Кудияров
специальный корреспондент «Монокль»
