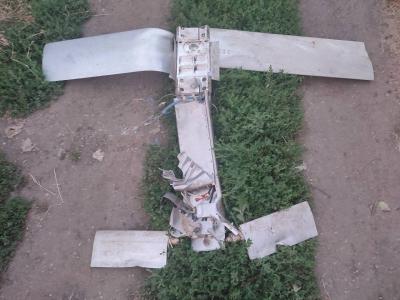

Когда говорят, что УМПК просто металл, что бы увеличить дальность планирования.

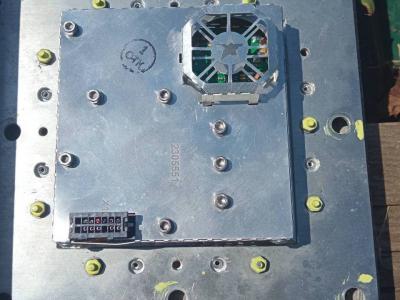

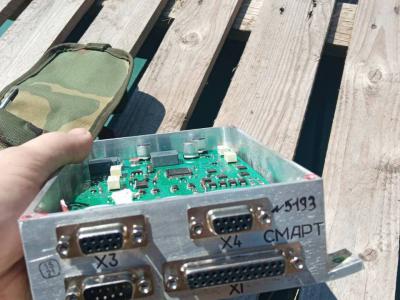

Смотрим на него в разрезе

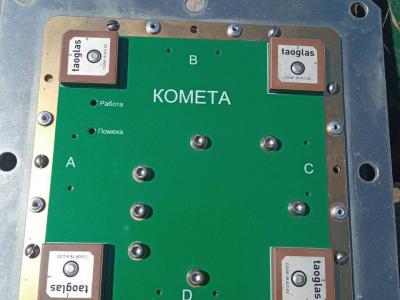

На модули УМПК для авиабомб ФАБ-500М62 устанавливаются «Комета-М» для защиты изделия от воздействия помех РЭБ противника.
Данное изделие позволяет бороться с РЭБ противника и не снижать точность из-за его воздействия.
А это просто на поржать..
Использованные источники:
Комментарии
Это хорошо, но... Мы и раньше знали что там есть 50 рублевые китайские GPS модули с али, теперь мы знаем что их там не 1, не 2, а конкретно 4. Не исключено что остальные детали оттуда же, с соответствующей приемной и надёжностью
Чем это знание должно нас вдохновить?
Откуда я знаю, что вас должно вдохновить?
И откуда там ваши знания про китайские модули. Главное для меня -результат.
Помехоустойчивая аппаратура глобальной навигационной системы ГЛОНАСС для современных образцов вооружения, военной и специальной техники
[an error occurred while processing this directive]
Спутниковая радионавигация является одной из выдающихся технологий, разработанных человечеством. Она определяет качественно новый уровень координатно-временного навигационного обеспечения (КВНО) наземных, морских, воздушных и космических специальных потребителей.
Ашот ОГАНЕСЯН
С развитием технологий приемники глобальных навигационных спутниковых систем (ГНСС) становятся доступнее, уменьшаются их габариты, вес и потребляемая мощность. Это позволяет рассматривать возможность установки приемников ГНСС на различных объектах вооружения, военной и специальной техники (ВВСТ), в том числе на средствах и системах высокоточного оружия (ВТО). Наличие точного инструмента КВНО позволяет расширить возможности ВВСТ, увеличивая эффективность и совершенствуя тактику их применения.
Однако в реальности навигационная аппаратура потребителей (НАП) ГНСС ГЛОНАСС по-прежнему играет, в основном, второстепенную роль в системах навигации и наведения ВВСТ. Основная причина такого положения – крайняя уязвимость НАП ГНСС к воздействию помех.
Для исправления данной ситуации в 2008–2013 годах основными предприятиями-разработчиками НАП был выполнен ряд опытно-конструкторских работ (ОКР), которые предполагали разработку помехоустойчивой НАП. Однако стоимостные и массогабаритные характеристики разработок по-прежнему являются ограничивающим фактором для широкого внедрения в современные и перспективные образцы ВВСТ, особенно в интересах ВТО.
В результате складывается впечатление, что ГЛОНАСС рассматривается как второстепенная система КВНО ВВСТ, а в качестве основного средства борьбы с НАП GPS, используемой противником, предполагается использование средств радиоэлектронного подавления (РЭП). Однако мы считаем данный подход ошибочным.
Во-первых, существующие образцы помехоустойчивой НАП GPS, выпускаемой западной промышленностью, позволяют с уверенностью утверждать, что такая НАП может быть практически неуязвима для средств РЭП. Во-вторых, концепция «Навигационной войны» (NAVWAR), используемая силами НАТО, подразумевает подавление аппаратуры противника, работающей по сигналам ГНСС, при одновременном беспрепятственном использовании собственных ГНСС GPS (Galileo) без ограничений за пределами области боевых действий.
Техническая реализация данной концепции обеспечивается за счет использования помехоустойчивых приемников GPS, частотного разноса сигналов ГЛОНАСС/GPS, а также «разноса» главных лепестков нового военного М-сигнала GPS относительно сигналов GPS с открытым доступом (С/А и L1C/L2C).
Критерий помехоустойчивости. Наиболее распространенным показателем помехозащищенности НАП ГНСС является максимальное отношение мощности помехи J к мощности сигнала S на входе приемника (или на выходе изотропной антенны), при котором приемник остается работоспособным (выполняет возложенные на него функции). Зависимость радиуса подавления от уровня помехоустойчивости НАП ГНСС и эквивалентной мощности постановщика помех приведена на рисунке 1.
Рисунок 1 – Зависимость радиуса подавления от уровня помехоустойчивости приемника и эквивалентной мощности постановщика помех.
Типовая помехоустойчивость аппаратуры ГЛОНАСС составляет J/S=30…40 дБ, тогда как на вооружении США (стран НАТО) используется помехоустойчивая аппаратура GPS с J/S=90…100 дБ.
Из представленного рисунка следует, что при эквивалентной мощности постановщика помех PG=1кВт дальность подавления НАП ГЛОНАСС будет превышать сотни километров, т.е. на поле боя НАП ГЛОНАСС будет полностью подавлена. При этом попытки подавить аппаратуру противника будут мало эффективны, так как радиус подавления при той же мощности постановщика помех не будет превышать нескольких километров.
В сложившихся условиях главным направлением развития НАП ГЛОНАСС, применяемой в интересах МО РФ, является повышение ее помехоустойчивости для обеспечения инновационного развития ВВСТ.
Повышение помехоустойчивости НАП. Одним из кардинальных способов повышения помехоустойчивости НАП является пространственная обработка сигналов (ПОС). Она базируется на пространственных отличиях приходящих сигналов и помех. Источником дополнительной пространственной информации является антенная решетка НАП. Идея метода пространственной обработки сигналов достаточно проста и в «антенной интерпретации» сводится в основном к адаптивному формированию и направлению нулей диаграммы направленности на источники помех – «нуль на помеху».
Для создания помехоустойчивой НАП с ПОС с характеристиками, приемлемыми для современных и перспективных ВВСТ, необходим был инновационный прорыв как в направлении совершенствования алгоритмов обработки, так и в технологии создания аппаратуры. Это удалось осуществить в 2012 году, когда была разработана малогабаритная адаптивная антенная решетка (МААР) «Комета» с характеристиками, позволяющими найти ей широкое применение для ВВСТ. МААР «Комета», вобравший в себя многолетний опыт специалистов научной школы Статистической радиотехники ВВИА им. проф. Н.Е.Жуковского, не имеет аналогов по своим характеристикам в России и соответствует лучшим зарубежным образцам.
Рисунок 2 – Малогабаритная адаптивная антенная решетка «Комета».
МААР «Комета» прошла серию испытаний в ФГУП ГосНИИПП. Основные результаты испытаний можно свести к следующему: «Комета» обеспечивает повышение помехоустойчивости НАП на 32…56 дБ, обеспечивая уровень помехоустойчивости J/S=92…108 дБ при воздействии трех широкополосных/узкополосных помех. Малые размеры и вес (172х172х42 мм при массе менее 1 кг) позволяют утверждать, что изделие может найти широкое применение в ВВСТ.
Кроме того, МААР «Комета» обеспечивает высокую степень защищенности от имитационных помех. Прием полезного сигнала осуществляется при любом эффективном уровне мощности воздействующей имитационной помехи.
Обнаруживая и подавляя помехи МААР «Комета» способна также определять основные их характеристики: количество, среднюю мощность, азимут на источники помех. Данная информация может быть использована для мониторинга помеховой обстановки на поле боя.
Развертывание ГНСС ГЛОНАСС в интересах МО РФ позволило создать глобальное высокоточное координатно-временное и навигационное поле, в том числе и на территории противника. Это позволяет изменить тактику применения ВВСТ, в том числе и ВТО. В реальных боевых условиях координатно-временное и навигационное поле ГЛОНАСС будет подвергнуто мощному РЭП, и только применение помехоустойчивой НАП позволяет решать задачи КВНО в сложных условиях радиоэлектронной борьбы.
Рисунок 3 – Вариант применения МААР «Комета».
Для решения этой сложной задачи специалистами ОАО «ВНИИР-Прогресс» создан инновационный продукт – помехоустойчивый приемник «Комета», обладающий характеристиками, сопоставимыми с лучшими западными образцами НАП GPS. Помехоустойчивая НАП «Комета» способна кардинальным образом повысить эффективность применения ВВСТ, в том числе и ВТО.
Не картинках не решетка, а 4 самых дешёвых и говенных китайских модуля с Али. Решетка выглядит не так, а как-то вроде этого:
И это каким либо образом делает их "не решеткой"?
Это точно такая же решетка, только из четырех элементов.
"Алишность" и "решеточность" это разные понятия, как ни странно.
Весь фокус в их расположении и "динамически фазовращательной сумме" принимаемых ими сигналов. Именно в этом заключается "ноу-хау" данного устройства. А сами антенны могли быть и другими. Безразлично.
Результат это мертвые украинцы. Ещё лучше покалеченные, чтобы страдали и внушали своими мучениями страх перед русскими
А статья - ципсота, где начато за здравие, но основное содержание подразумевает что Россия не способна сама произвести 50 центовый (Таоглас это дешёвка из дешёвка, полное днище) модуль.
нет, это ваш текст- ципсота, высосанная из пальца
Мужик, логотип Таогласа прямо на модулях. Ты даже поленился его замазать в Фотошопе
А что такое Таоглас знают все кто брал в руки паяльник, потому что они оптом по 50 рублей, а раньше были вообще по 10-15 если 100 или больше брать. Для рукожопа самое то, за 4 столовских обеда их можно было купить 100 штук.
Мужик, ты вообще читать умеешь? Видно внизу, откуда материал взят, который в открытом доступе находится?
А с чего ты взял, что на 10000 модулей нужно какие то супер пупер дорогие микрухи ставить? Какой в этом смысл, если изначально это -дешевое решение проблемы точности наведения ФАБ, а не дорогое, как на Западе привыкли делать?
А реально стоят четыре шалабушки с Али подразумевается что школа радиотехники это распайка с Али?
И чо
Китайскую шалабушку ещё правильно использовать нужно
Вы реально думаете, что архитектура постройки определяется тем, где закупили крепеж?
Это вообще не микрухи, а керамические антенны с фиксированной диаграммой
Там еще и обозначение детали вполне читаемое - это модуль всенаправленной приемной антенны. Если на таком "дешевом г." сделано настолько эффективное оружие - перед разработчиком стоит снять шляпу. Массовость, дешевизна и эффективность - для оружия самое то.
Я удивлен, как эти дятлы не упрекнули в том, что корпус прибора нарублен из листового алюминия, который не отполирован и не покрашен...
А еще разъемы DB9. Я надеюсь, их все истратят на бомбы, а после перейдут на СП450.
1575-1610MHz 3dBi Peak Gain (on 70mm*70mm ground-plane
О какой селективности речь? Это не grid-array, обычная антенна.
Че правда, про УМПК, где У - управляемый, кто-то реально говорил, что это просто металл?
Или это просто фигура речи в заголовке?
Больше фигура
Я так и понял :)
А на третьей фотке можно указать стрелкой чип от стиралки на плате？А то стиралки стиралки
Не слишком много тут информации приводим?...Чего там в приказах ФСБ перечисляется? Форум "Новостей космонавтики" уже совсем пустой...
Не я ничего, но брать надо из-зарубежных открытых источников до конца СВО.
Ссылку видели на первоисточник?
Плюс ко всему их уже на укре немало валяется
До этого другие остатки выставлялись
Убивает 30-40dB изначальная селективность. Либо уровень сигнала Глонасс такой маленький, либо кривые мозги у разрабов.
Да да очень хорошо убивает.
Хохлы подтверждают
Основным аргументом заявляется постоянно <эти радиодетали купили на АлиЭкспресс!!!> Ребята а какая разница где их купили??? А что обязательно нужно покупать у фирмы Intel или Texas Instruments прямо на заводе??? Вот блин непременно, чтобы детали поставили с Тайваня или с территории США? Что за аргумент такой дебильный??? Ни разу не встретил реально технического аргумента... этот процессор тип такой-то выпущен в 1976 году... (например Z-80) и он морально устарел полностью и с этой техничсекой задачей не справиться... Вот таких аргументов НЕТ... Есть - КУПИЛИ НА АЛИЭКСПРЕСС!!!! Не в том магазине купили!!! Крутые, солидные парни на Алиэкспресс не закупаются...
Не надо грязи на Z80! На его отечественном аналоге (емнип КМ1801ВМ02 или что-то аналогичное) оборудование нашего БЖРК 15П961 «Мо́лодец» вполне себе работало, а амеры кстати в БЖРК так и не смогли до сих пор :)
